3Dfx Voodoo5 5500 Agp Arctic Accelero L2 Plus Version!

Aperto da ciacara, 27 Febbraio 2020, 01:17:16

Discussione precedente - Discussione successiva

0 Utenti e 2 Visitatori stanno visualizzando questa discussione.

ciacara

Ciao a tutti,
sono sempre alla ricerca di miglioramenti da applicare alle nostre amate 3Dfx e questa volta ho deciso di concentrarmi sulla dissipazione.
Nelle ultime Mod ho sfruttato dei dissipatori della Zalman che hanno dato ottimi risultati.
L'estetica della 3Dfx migliorava ma non si avvicinava agli attuali sistemi di raffreddamento installati sulle schede video.

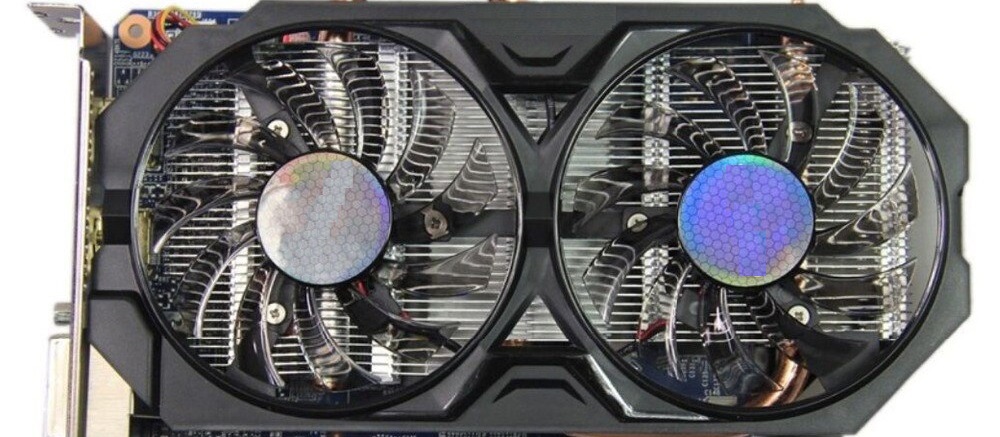

Il risultato che volevo ottenere era simile a questo:

Hello to all,
I'm always looking for improvements to apply to our beloved 3Dfx and this time I decided to focus on dissipation.
In the last Mods I have used Zalman heatsinks which have given excellent results.
The aesthetics of 3Dfx improved but did not come close to the current cooling systems installed on video cards.
The result I wanted was like this:

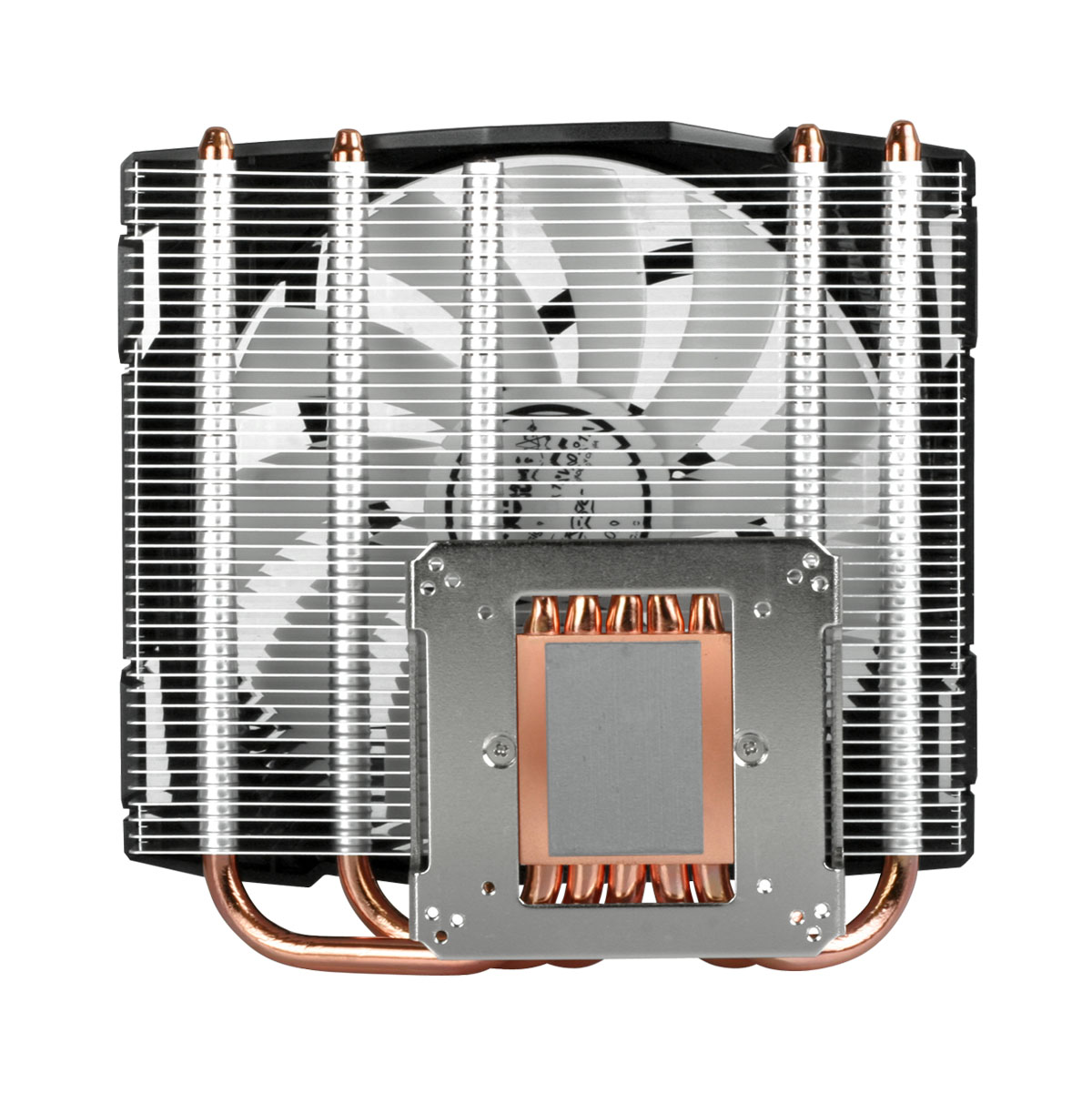

Ho ricercato spesso sul web delle soluzioni a doppia GPU ma nessuna si adattava alle dimensioni di una V5 5500.
Durante queste ricerche ho trovato dei dissipatori della Arctic che si potevano adattare alla dissipazione della Gpu VSA-100, questo è l'Accelero Mono Plus:

I have often researched dual GPU solutions on the web but none of them fit the size of a V5 5500.
During these searches I found Arctic heatsinks that could adapt to the dissipation of the VSA-100 GPU, this is the Accelero Mono Plus:




A causa delle Heatpipes che ostacolano l'accoppiamento di due dissipatori, della superfice dissipante dedicata alla Gpu e del sistema di fissaggio delle ventole sul

dissipatore, ho rinunciato ad usare questo modello.

La mia attenzione si è spostata sull'Arctic Accelero L2 Plus:

Due to the Heatpipes that hinder the coupling of two heatsinks, the dissipating surface dedicated to the GPU and the fixing system of the fans on the heatsink, I

have given up using this model.

My attention has shifted to the Arctic Accelero L2 Plus:




La struttura del Radiatore in alluminio e la superfice dedicata alla dissipazione della Gpu erano ideali per il progetto che volevo realizzare.

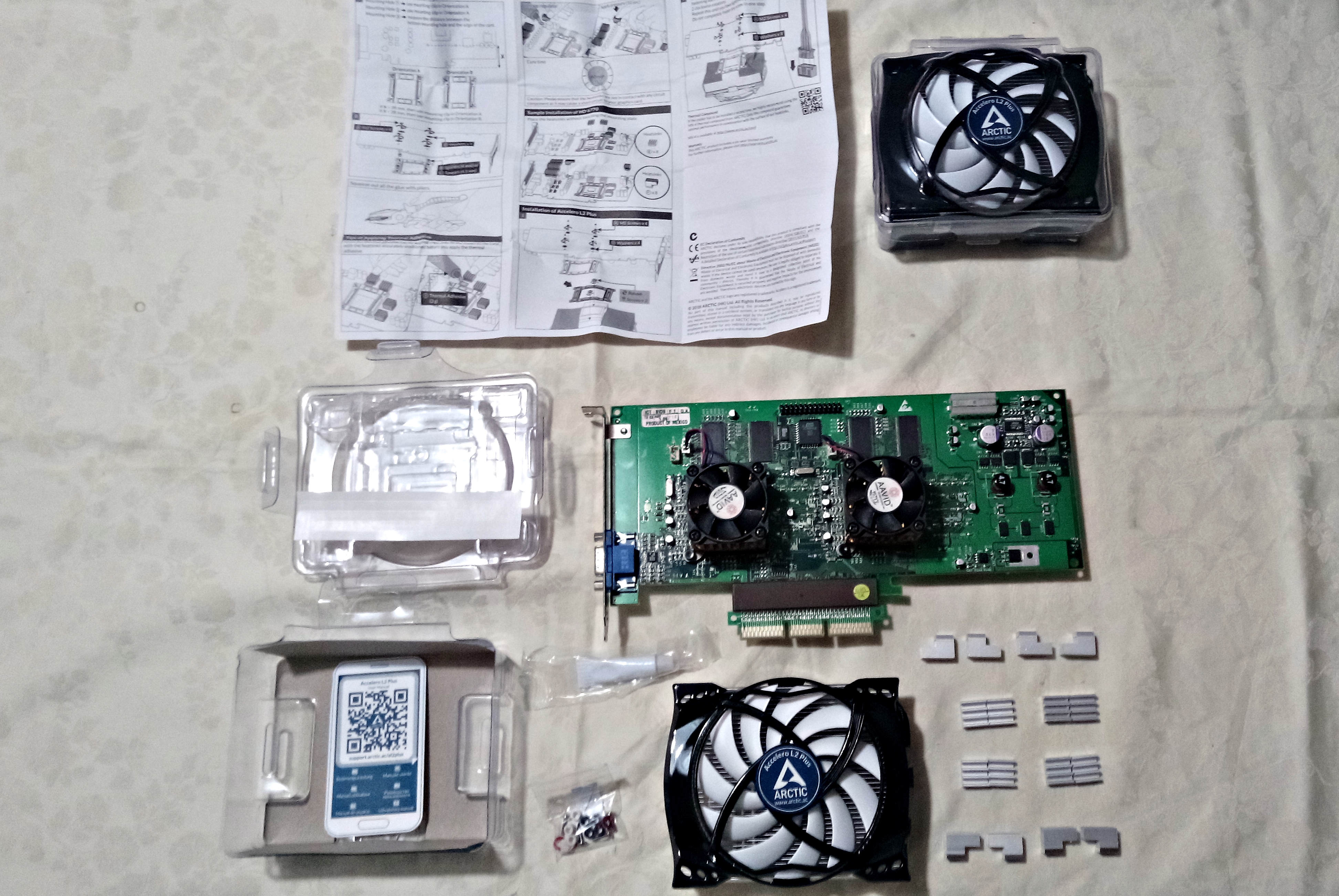

Quindi, ho incrociato le dita ed ho acquistato due Arctic Accelero L2 Plus.

The structure of the aluminum radiator and the surface dedicated to the dissipation of the GPU were ideal for the project I wanted to carry out.
So, I crossed my fingers and bought two Arctic Accelero L2 Plus.

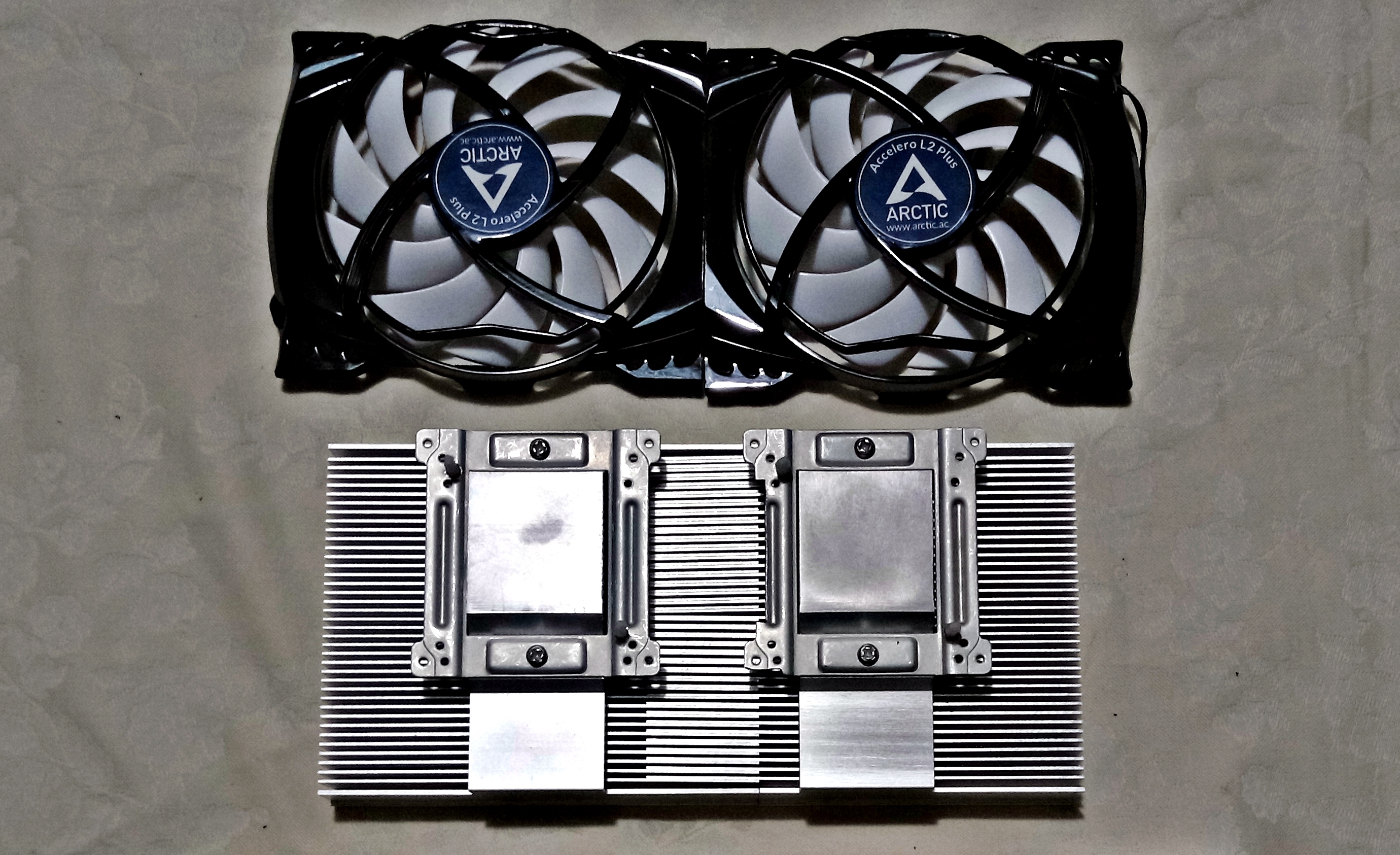

Accoppiamento Dissipatori:
La prima cosa che dovevo fare era quella di accoppiare i due radiatori.
Dopo aver verificato l'interasse dei due VSA-100 della V5 5500, ho accoppiato i due radiatori ottenendo l'interasse che mi serviva ed ho segnato le parti in eccesso da

tagliare:

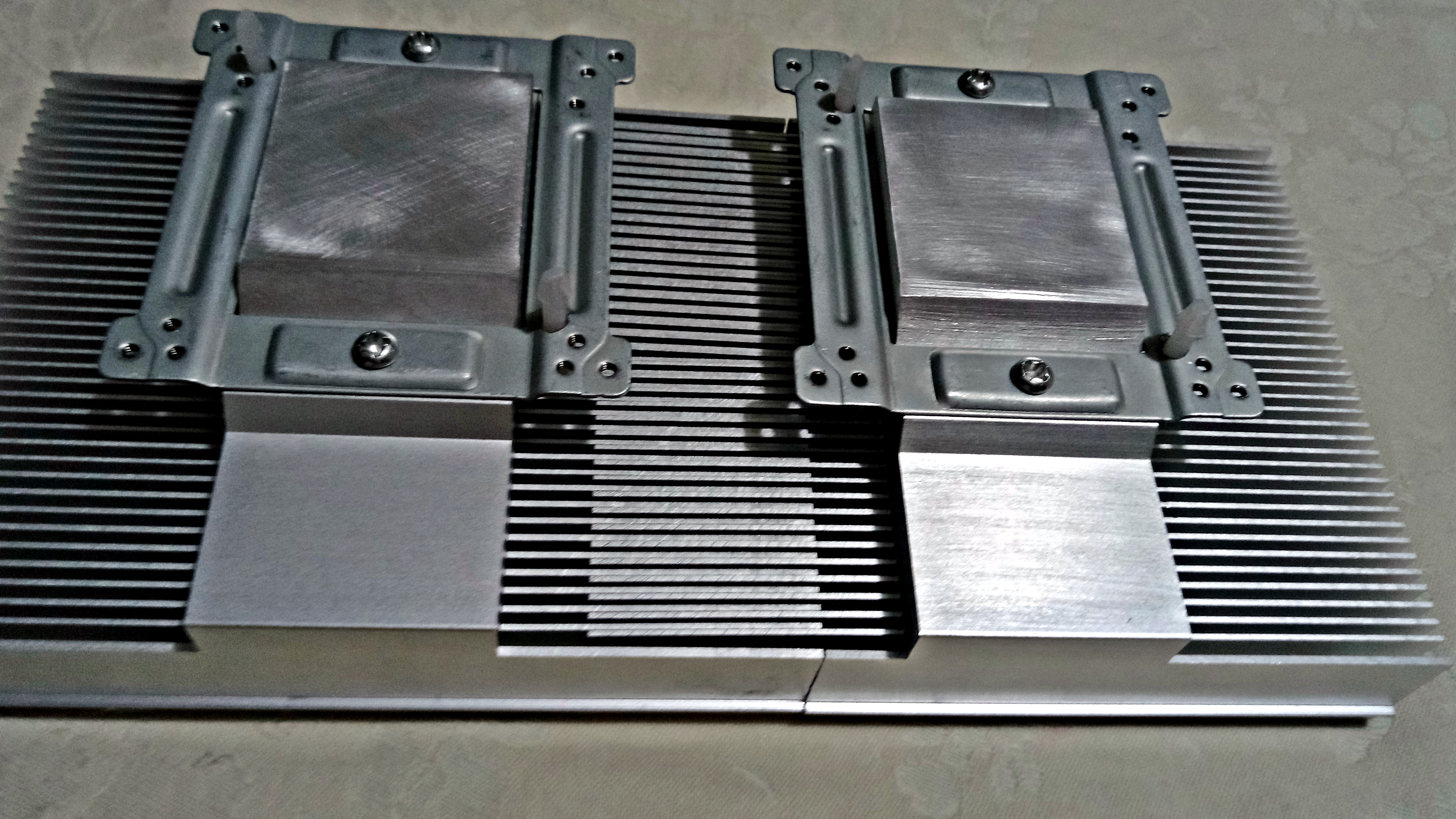

Heat Sink Coupling:
The first thing I had to do was to pair the two radiators.
After checking the wheelbase of the two VSA-100s of the V5 5500, I coupled the two radiators to obtain the wheelbase I needed and I marked the excess parts to be cut:

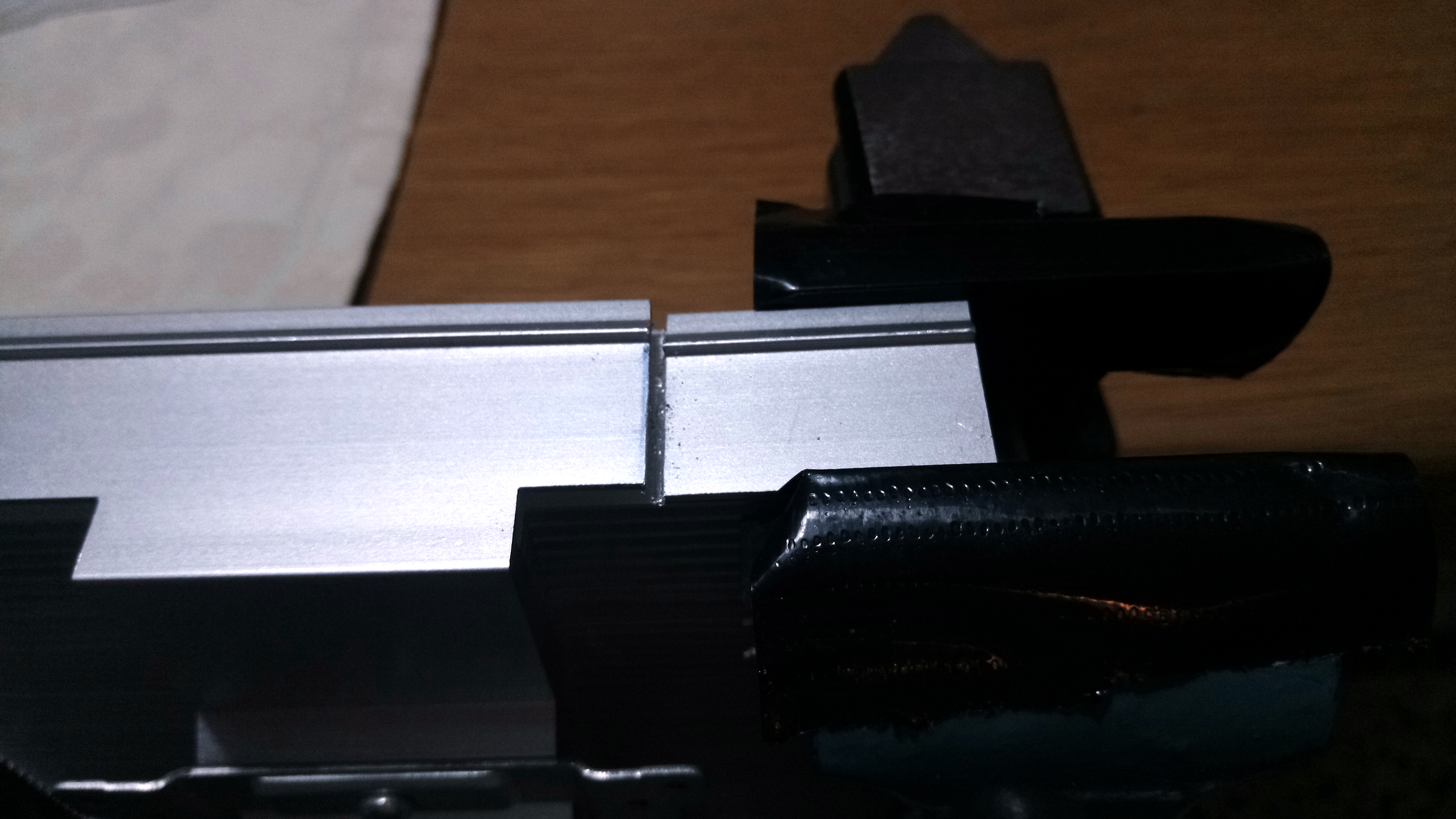

Ho preferito tagliare solo un radiatore per lasciare l'altro intatto.
I preferred to cut only one radiator to leave the other intact.

Rettifica Superfice Dissipante:

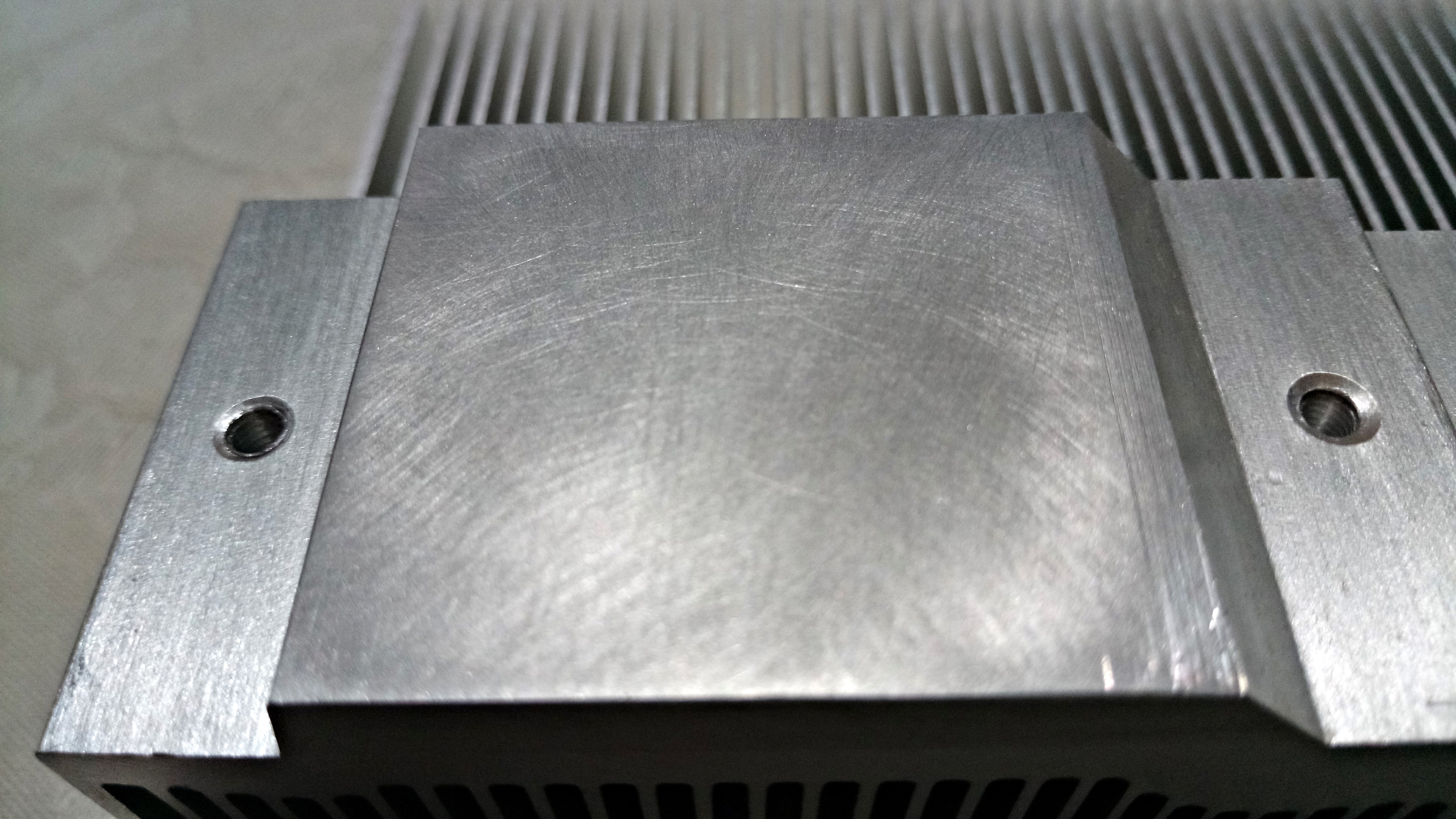

Come si può notare dalle foto, la superfice dedicata alla dissipazione della Gpu era grezza.
Per ottimizzare il contatto e la dissipazione del VSA-100, ho eseguito una leggera Lappatura del dissipatore:

Dissipating Surface:
As you can see from the photos, the surface dedicated to the dissipation of the GPU was rough.
To optimize the contact and dissipation of the VSA-100, I lightly sanded the heatsink:

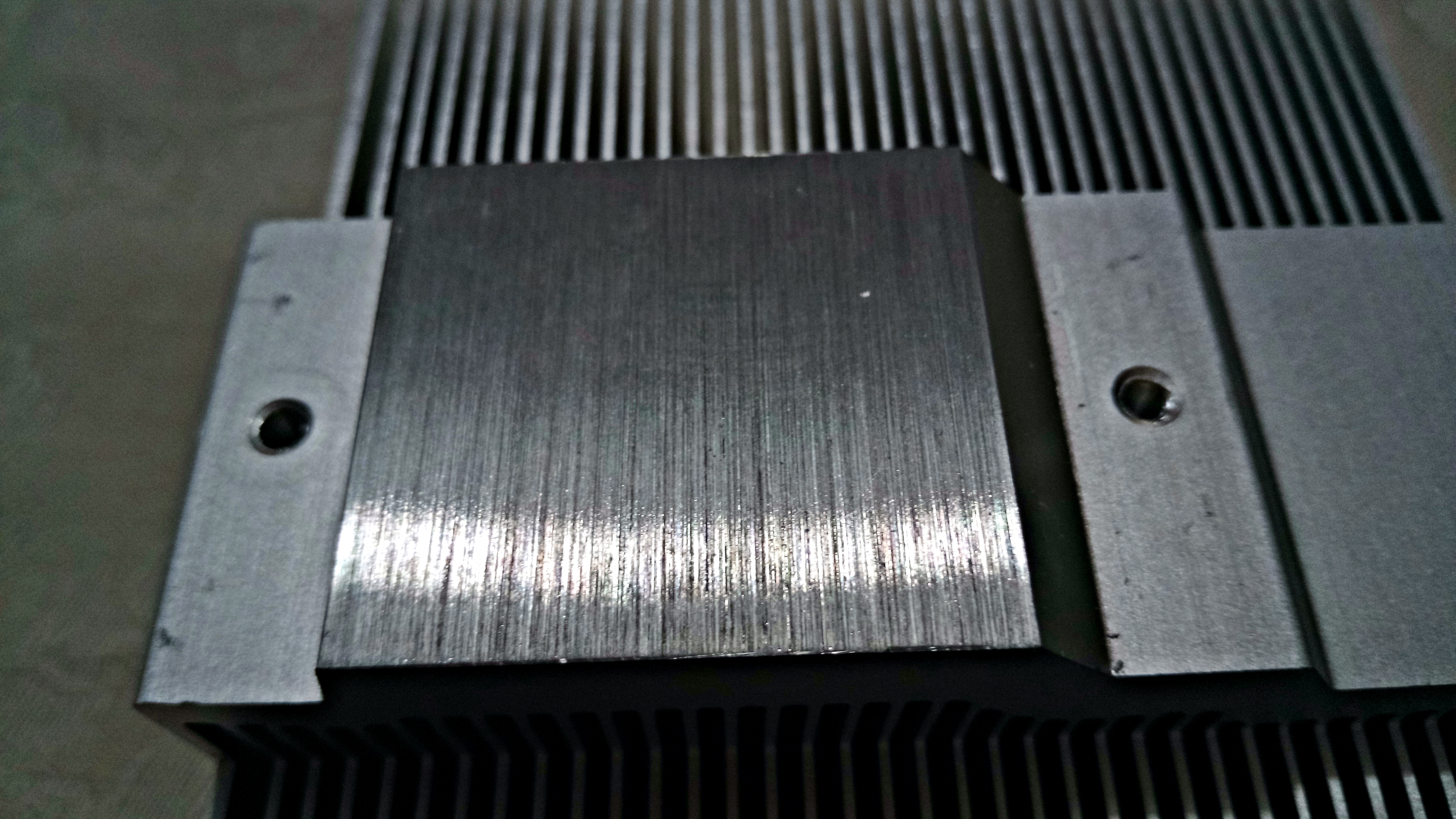

Il risultato ottenuto è ideale per la dissipazione del chip VSA-100.
The result obtained is ideal for dissipating the VSA-100 chip.

Fissaggio Dissipatori:
Per il fissaggio dei dissipatori sulla V5 5500 volevo usare i fori predisposti sulla staffa del dissipatore.
Sfortunatamente l'interasse non corrispondeva ai fori della V5 5500.
Ho deciso di creare due fori nuovi del diametro di 3 mm per fissare i dissipatori sulla V5 5500:

Heatsink fixing:
For fixing the heat sinks on the V5 5500 I wanted to use the holes provided on the heat sink bracket.
Unfortunately the wheelbase did not match the holes of the V5 5500.
I decided to create two new 3 mm diameter holes to fix the heatsinks on the V5 5500:

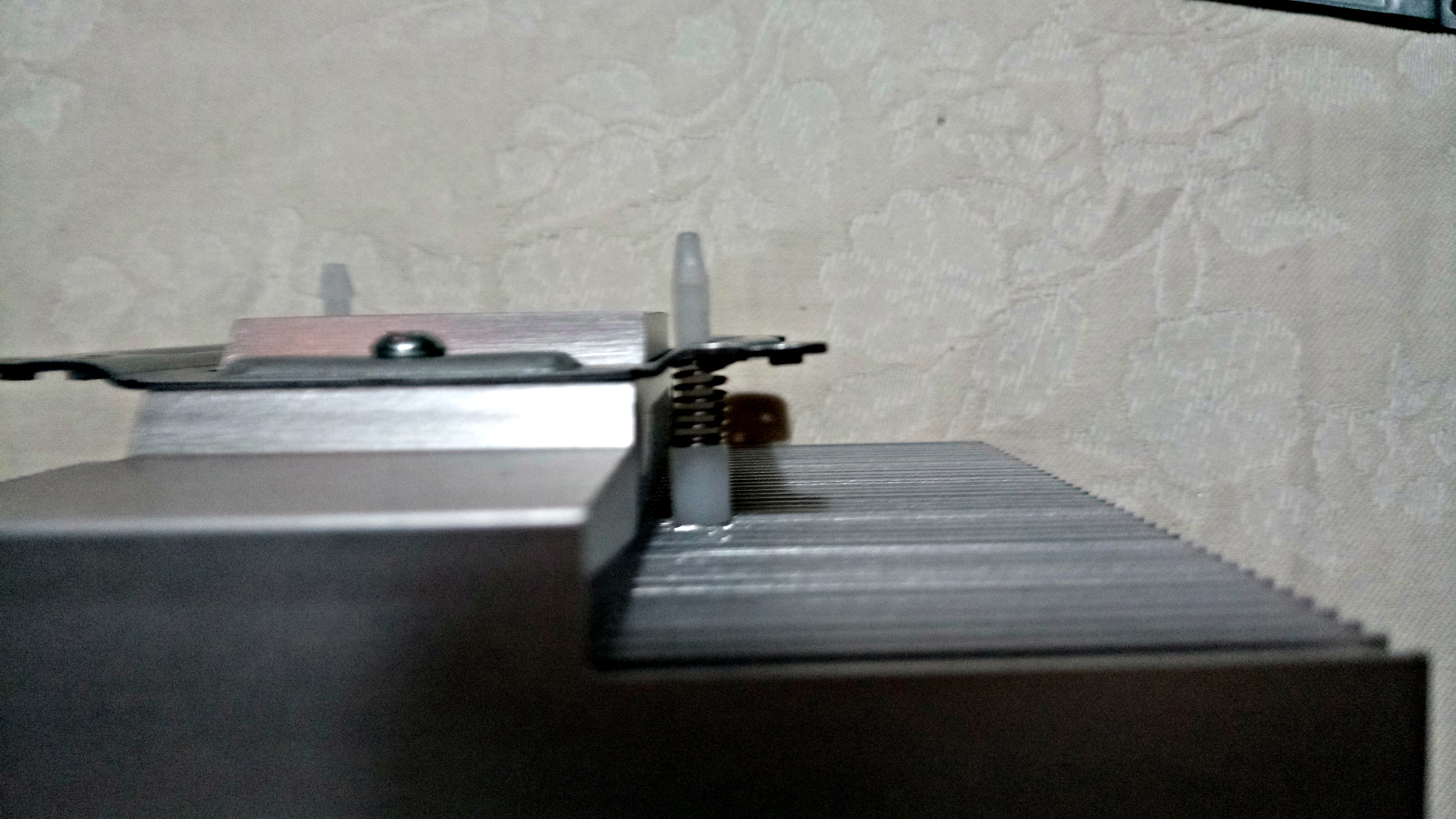

Fissaggio Rapido:
Per il fissaggio e lo smontaggio rapido ho acquistato delle clip a scatto e le ho installate sulle staffe dei radiatori:

Quick Fixing:
For quick fixing and disassembly I purchased snap clips and installed them on the radiator brackets:

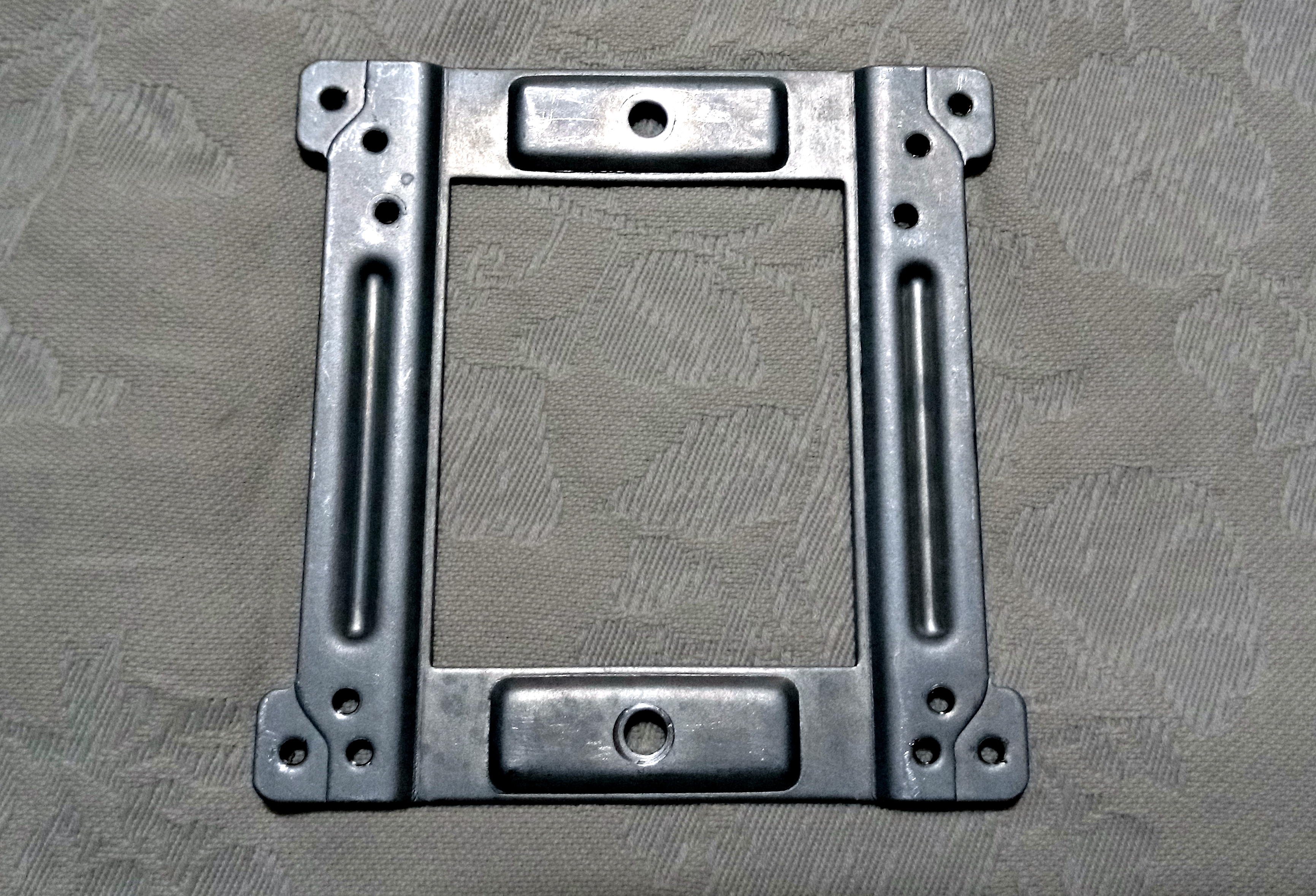

Taglio staffe v1.0:
Dopo aver verificato l'installazione delle staffe del radiatore, ho modificato la staffa del VSA-100 n°2 perché era ostacolata dai condensatori vicino al chip VSA e

dall'attacco della ventola originale 3Dfx:

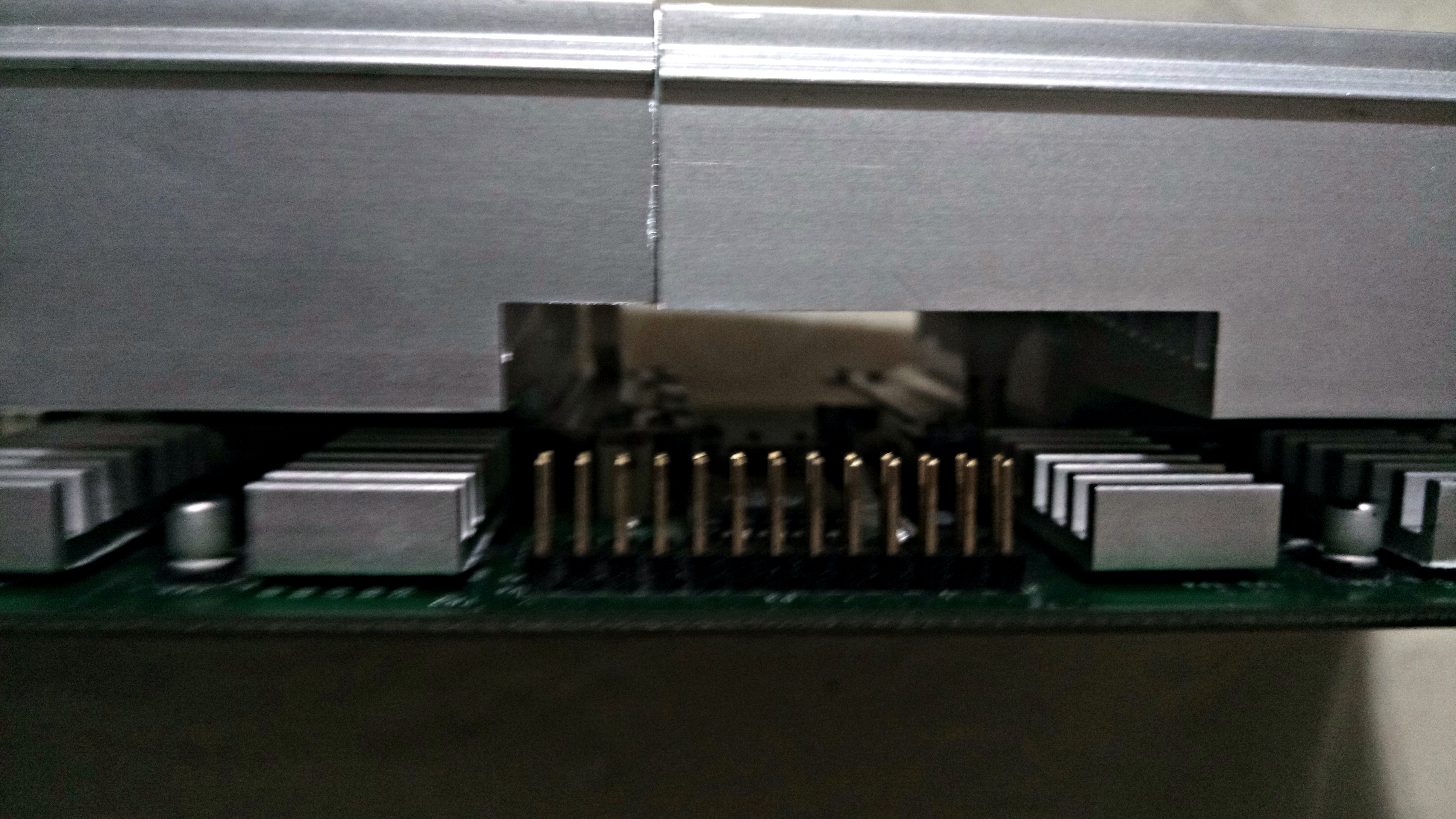

Bracket cutting v1.0:
After checking the installation of the radiator brackets, I modified the VSA-100 n°2 bracket because it was hindered by the capacitors near the VSA chip and by the original 3Dfx fan connection:




Taglio staffe v2.0:
In un secondo momento ho modificato anche la staffa del VSA-100 n°1 perché era ostacolata dall'attacco della ventola originale 3Dfx.:

Bracket cutting v2.0:
Later, I also modified the VSA-100 n°1 bracket because it was hampered by the attack of the original 3Dfx fan:

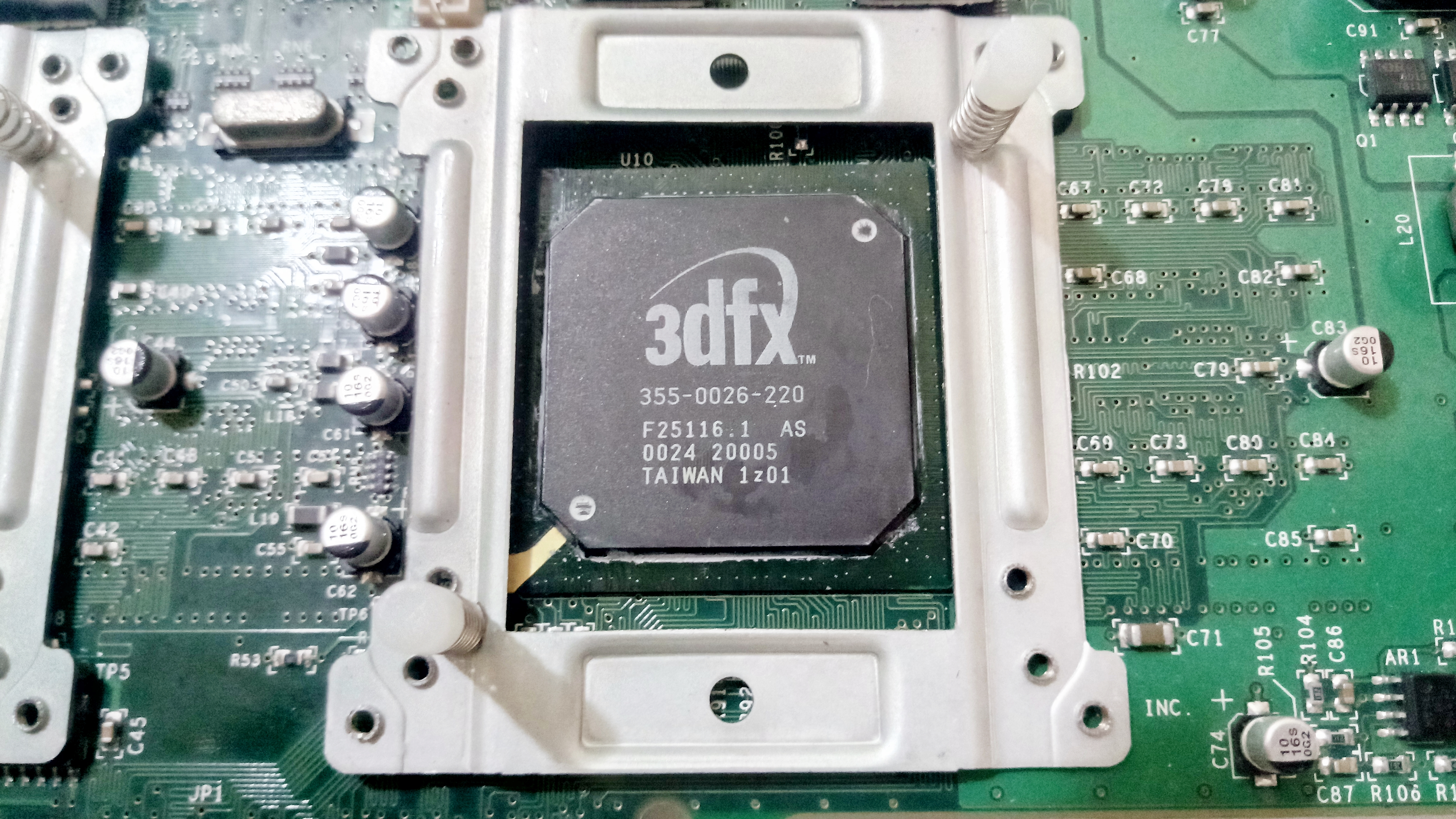

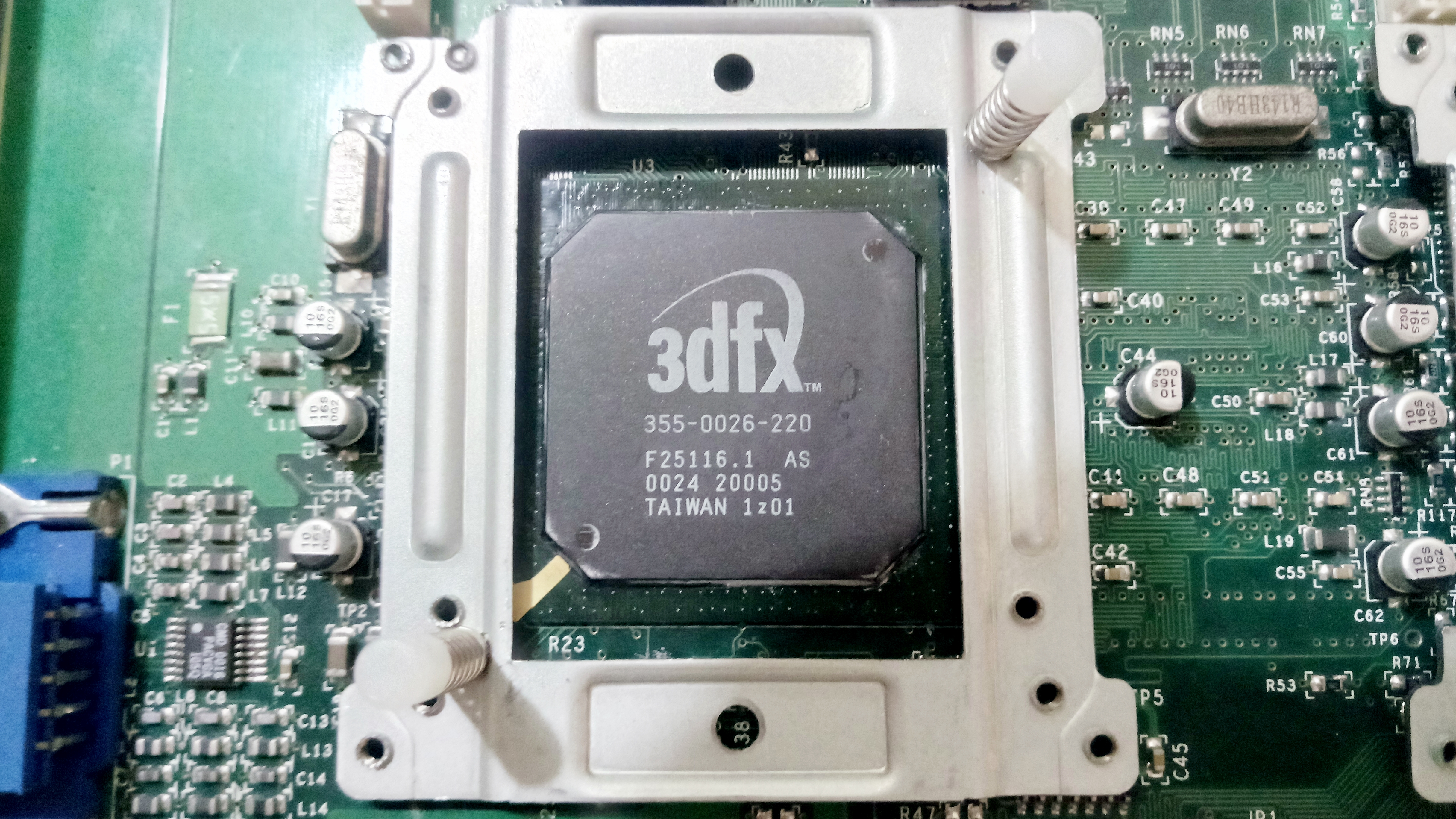

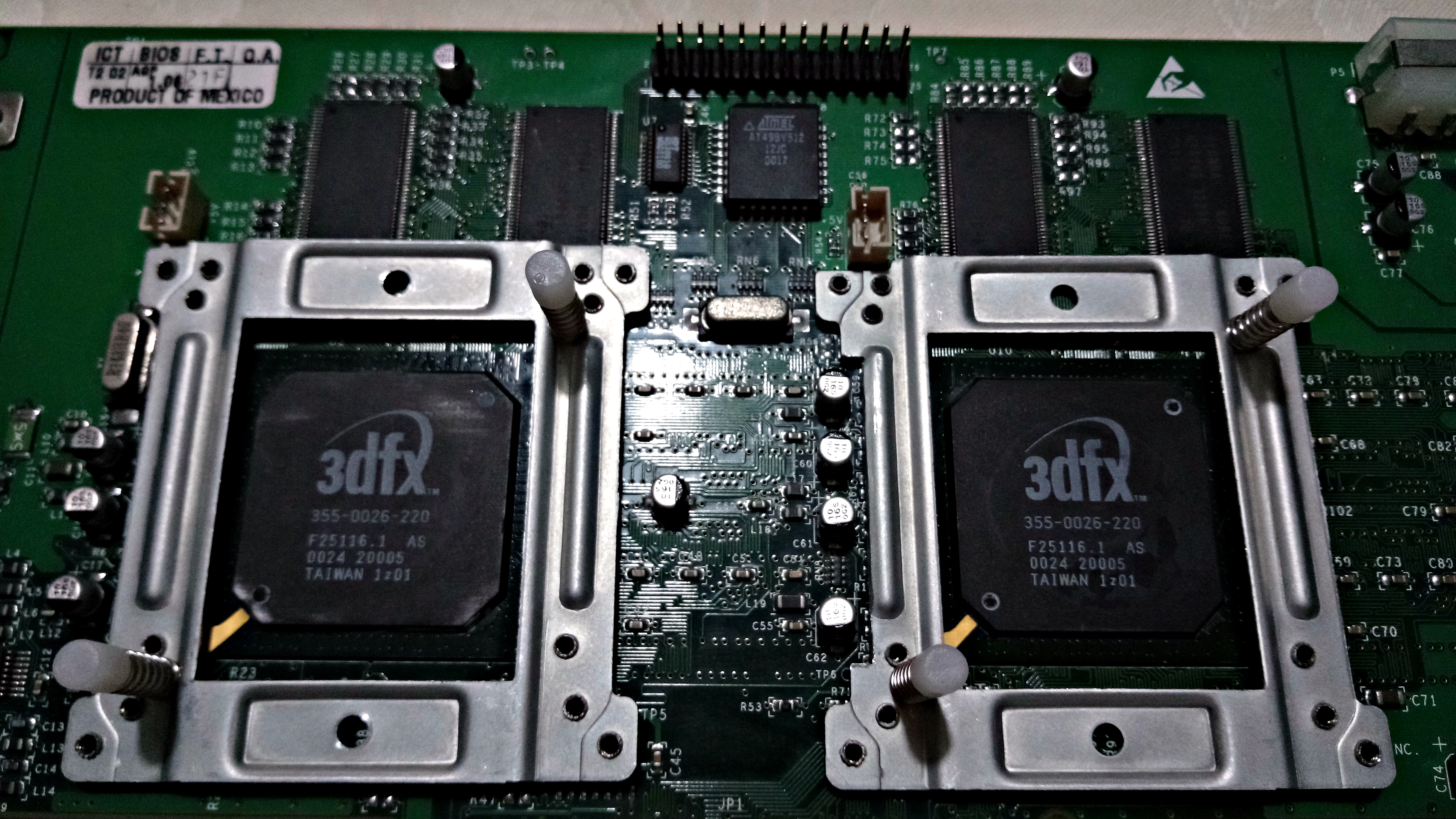

Premontaggio Staffe:
Dopo aver verificato il montaggio sulla V5 5500 ho montato le staffe:

Bracket pre-assembly:
After checking the assembly on the V5 5500 did I mount the brackets:





Modifica Ventole:
Ho scelto l'Arctic Accelero L2 Plus anche perché Il sistema di fissaggio delle ventole sul radiatore era ideale per il mio progetto.
Mi permetteva di far scivolare liberamente la ventola sul radiatore perché aveva un solo punto di fissaggio.

Fan Mod:
I chose the Arctic Accelero L2 Plus also because the fixing system of the fans on the radiator was ideal for my project.
It allowed me to slide the fan freely on the radiator because it had only one fixing point.




Per ottenere questo risultato e accoppiare le ventole, le ho tagliate da un lato a filo del radiatore.
To obtain this result and to couple the fans, I cut them on one side flush with the radiator.

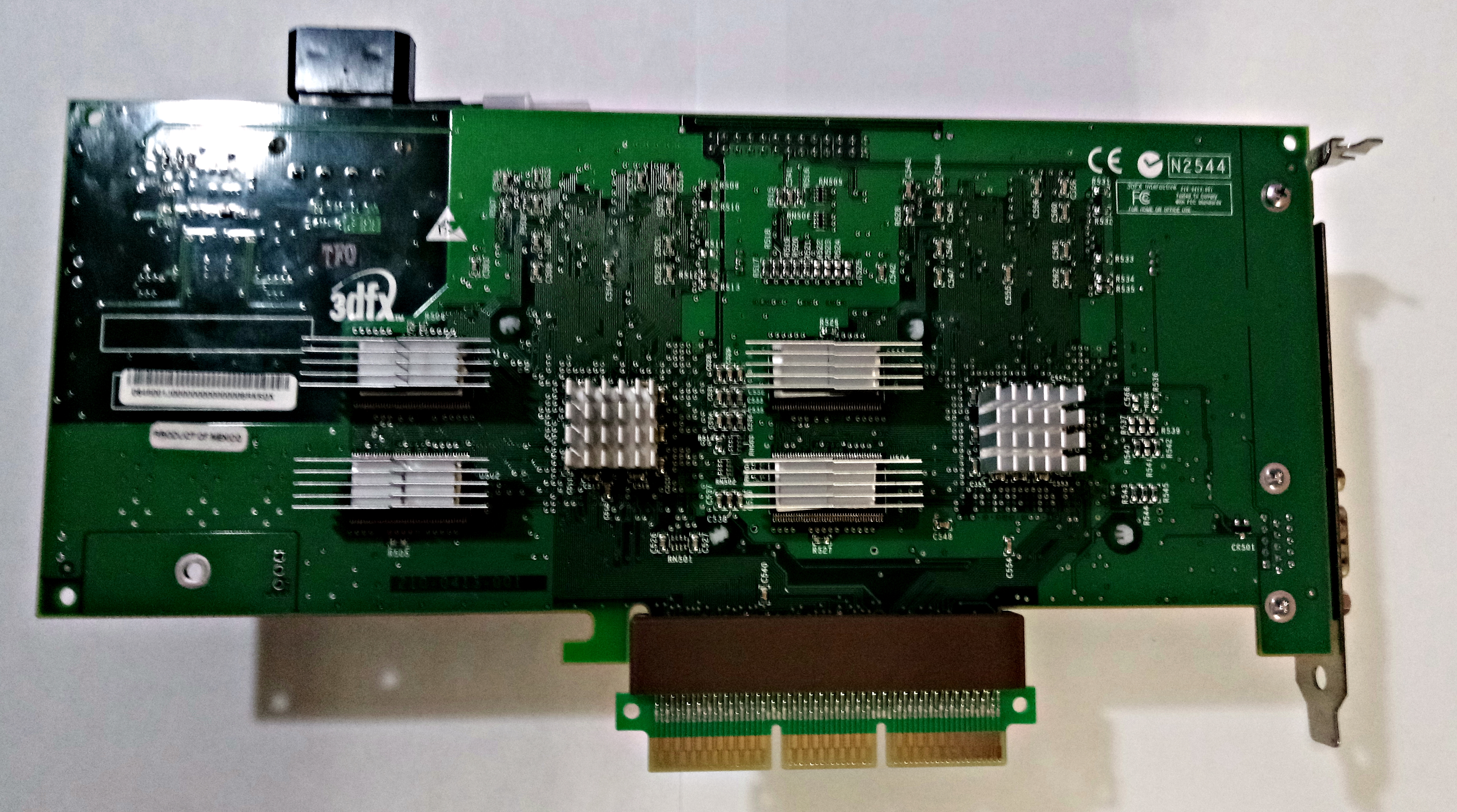

Dissipatori Ram:
L'Arctic Accelero L2 Plus è venduto con due kit di 8 dissipatori per i chip ram della scheda video.
Per il fissaggio dei dissipatori delle ram viene fornita una colla termo conduttiva.
Noi amanti del mondo 3Dfx sappiamo cosa significa staccare dei dissipatori attaccati sul chip con la colla termo conduttiva...io la odio...:wall:
Preferisco usare il nastro biadesivo termo conduttivo.
Prima di installare i dissipatori delle Gpu, ho installato con il nastro biadesivo termo conduttivo tutti i dissipatori delle ram:

Ram heatsinks:
The Arctic Accelero L2 Plus is sold with two kits of 8 heatsinks for the ram chips of the video card.
A thermal conductive glue is provided for fixing the ram heatsinks.
We lovers of the 3Dfx world know what it means to detach the heat sinks attached to the chip with thermo conductive glue ... I hate it ...:wall:
I prefer to use thermo-conductive double-sided tape.
Before installing the GPU heatsinks, I installed all the ram heatsinks with the thermo conductive double-sided tape:




Installazione Dissipatori e Ventole Gpu:
Ho preparato i due VSA-100 con il grasso termico MX-4 della Arctic ed ho installato il dissipatore delle GPU:

Installation of GPU Heatsinks and Fans:
I prepared the two VSA-100s with Arctic MX-4 thermal grease and installed the GPU heatsink:

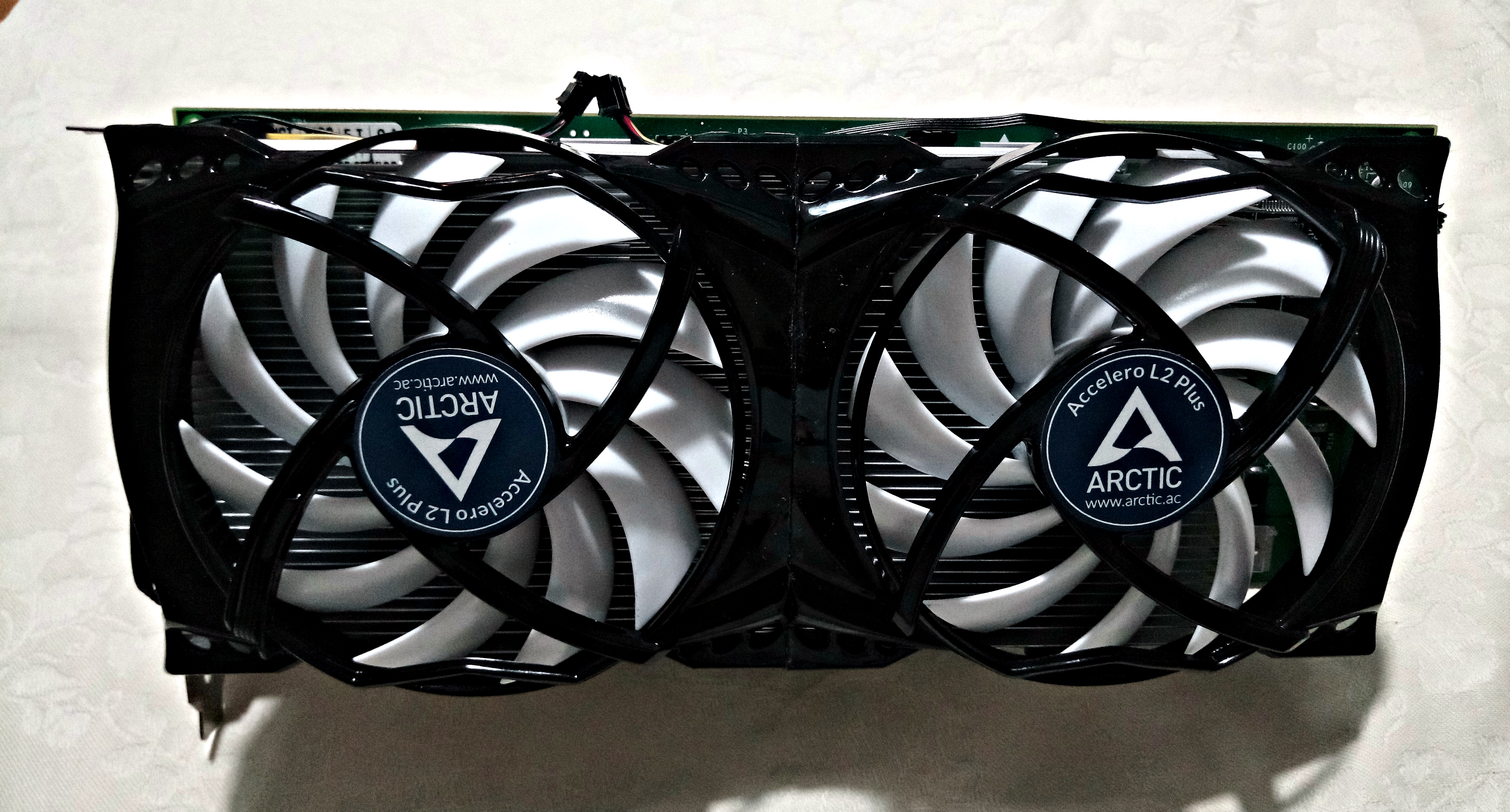

Ho installato le ventole sul dissipatore:
I installed the fans on the heatsink:

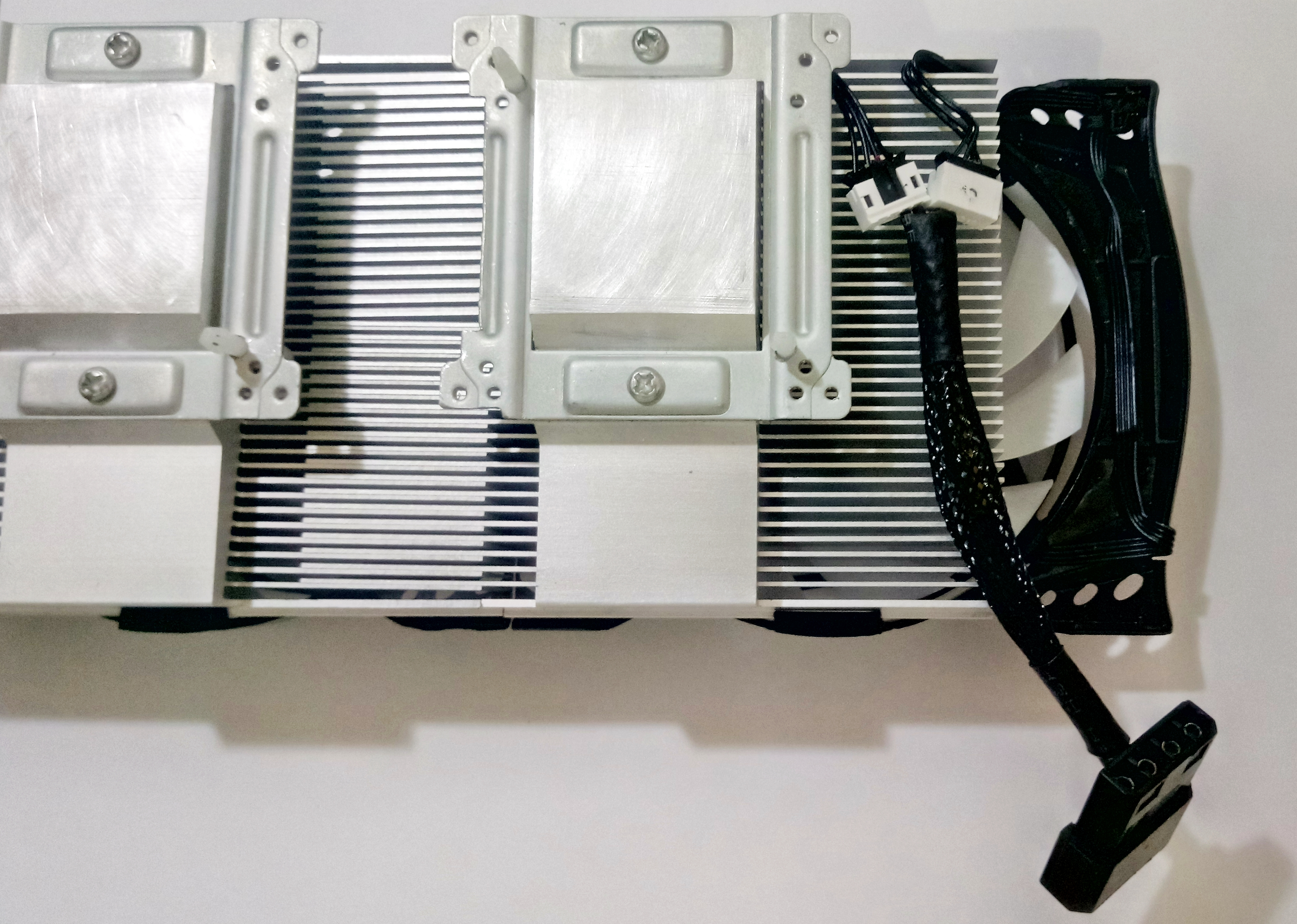

Ho fissato i cavi delle ventole (v1.0) con del nastro biadesivo:
I fixed the fan cables (v1.0) with double-sided tape:



Alimentazione Ventole v1.0:
Le ventole dell'Accelero L2 Plus hanno un connettore identico a quello originale della V5 5500.
Purtroppo per i 2000Rpm il voltaggio necessario è di 12V 0,12A, mentre la voodoo fornisce un'alimentazione a 5v 0,13A (dato preso dalle ventole originali).
Sempre con L'Arctic Accelero L2 Plus, viene fornito un adattatore Mollex con due connettori di alimentazione per le ventole, uno a 7v e d uno a 12v
Per alimentare le ventole con i 12v e sfruttare i 2000Rpm, ho modificato questo adattatore rendendo entrambi i connettori a 12V.
Poi ho creato un cavo con due Mollex, uno passante Maschio/Femmina da lasciare sempre installato sulla V5 5500, l'altro da collegare direttamente all'adattatore delle

ventole modificato:

Fan power supply v1.0:
The fans of the Accelero L2 Plus have a connector identical to the original one of the V5 5500.
Unfortunately for 2000Rpm the necessary voltage is 12V 0.12A, while the voodoo provides a power supply of 5v 0.13A (data taken from the original fans).
Also with the Arctic Accelero L2 Plus, a Mollex adapter is provided with two power connectors for the fans, one 7v and one 12v
To power the fans with 12v and take advantage of 2000Rpm, I modified this adapter making both connectors 12V.
Then I created a cable with two Mollexes, one passing Male / Female to always be installed on the V5 5500, the other to be connected directly to the modified fan adapter:

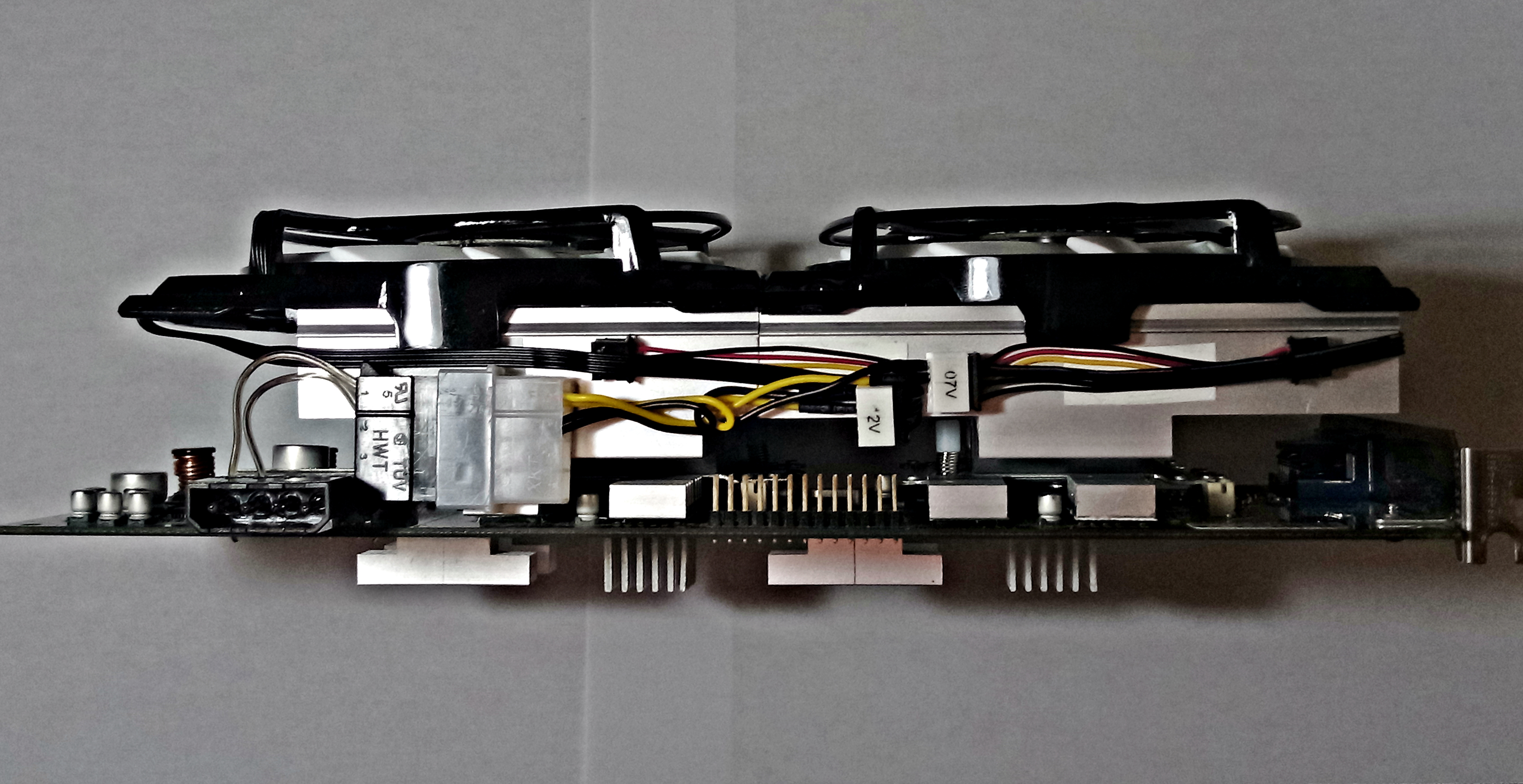

Alimentazione Ventole v2.0:
Il risultato finale è davvero soddisfacente, proprio come l'avevo progettato inizialmente, ma c'erano ancora margini di miglioramento.
Per questo motivo ho ripreso a lavorare sull'alimentazione delle ventole e cercare una soluzione per "nasconderla" definitivamente.
Quindi, sfruttando gli adattatori forniti con L'Arctic Accelero L2 Plus, ho creato un a cavo unico di alimentazione a 12v che, in caso di bisogno, può diventare a 7v.
Con il connettore Mollex Maschio/Femmina posso cambiare il voltaggio da 12v a 7v spostando semplicemente il Pin dalla posizione 2 alla posizione 4.

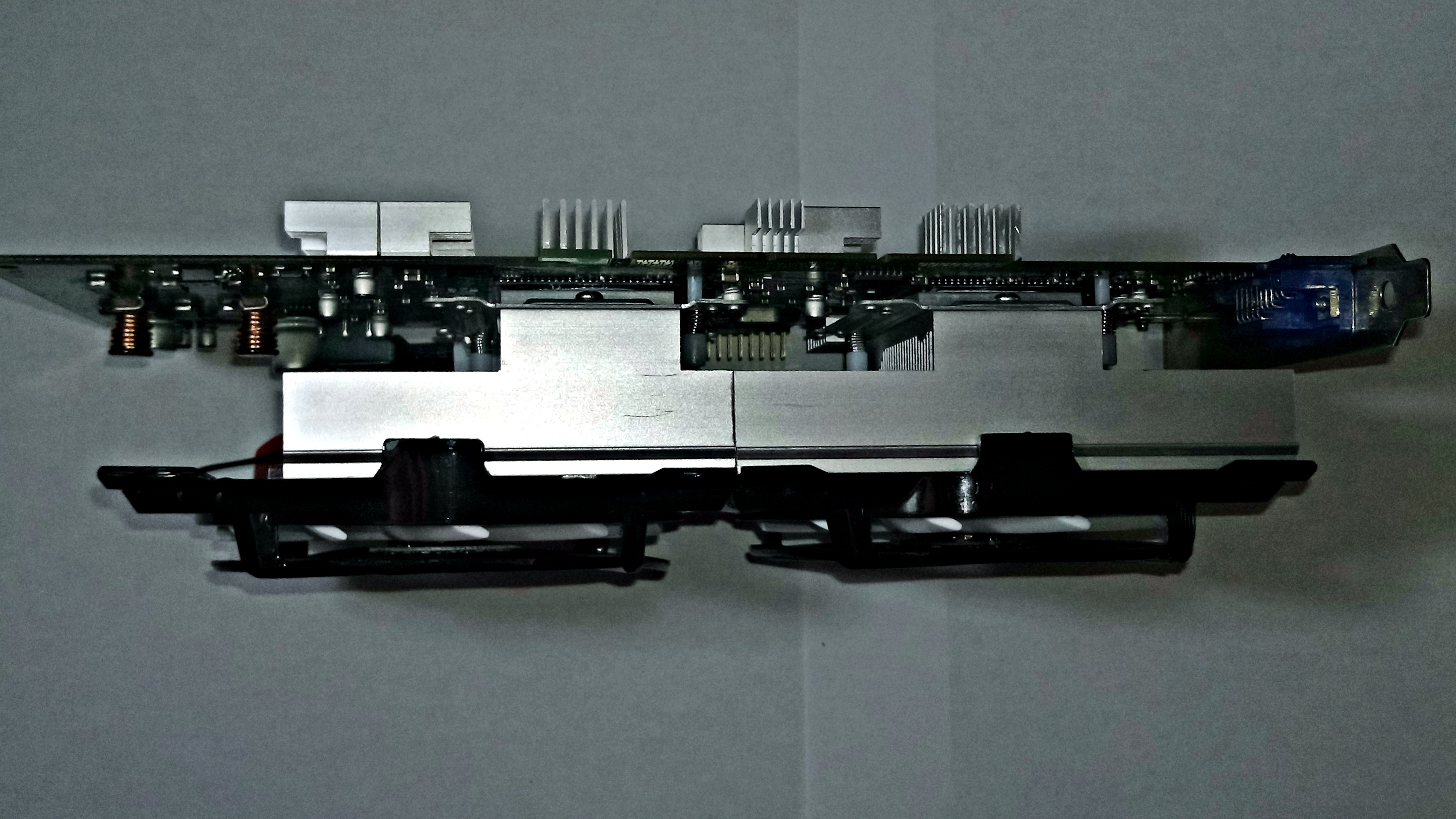

Qesto è il risultato finale:

Fan power supply v2.0:
The end result is truly satisfying, just as I originally designed it, but there is still room for improvement.
For this reason I started working on the power supply of the fans and looking for a solution to "hide" it definitively.
So, taking advantage of the adapters supplied with L'Arctic Accelero L2 Plus, I created a single 12v power cable which, in case of need, can become 7v.
With the Mollex Male/Female connector I can change the voltage from 12v to 7v by simply moving the Pin from position 2 to position 4.
This is the final result:

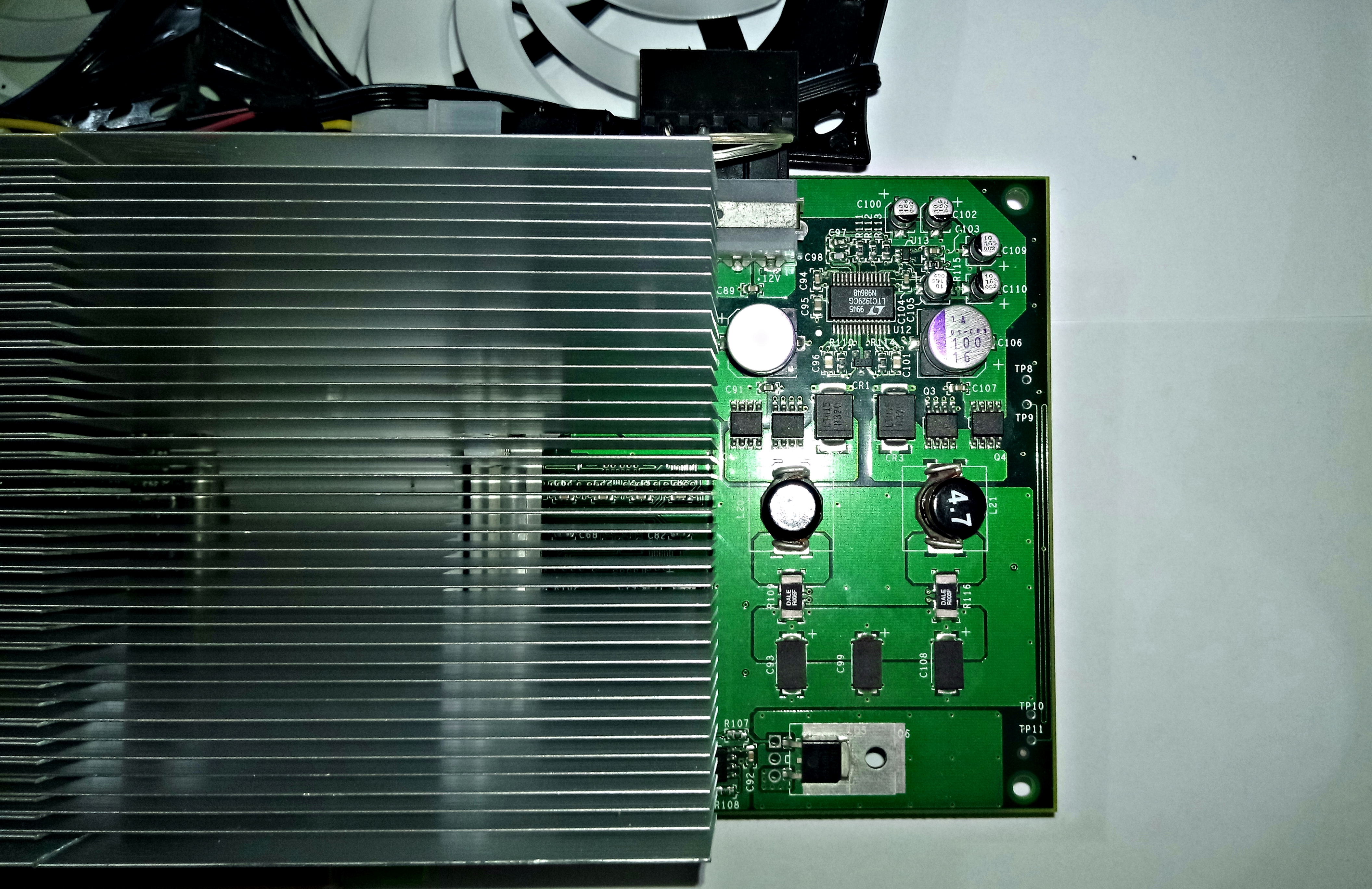

Comunque ci mancava qualcosa che identificava definitivamente per cosa era stato creato questo Nuovo Dissipatore:

However, we were missing something that definitively identified what this New Heatsink was created for:

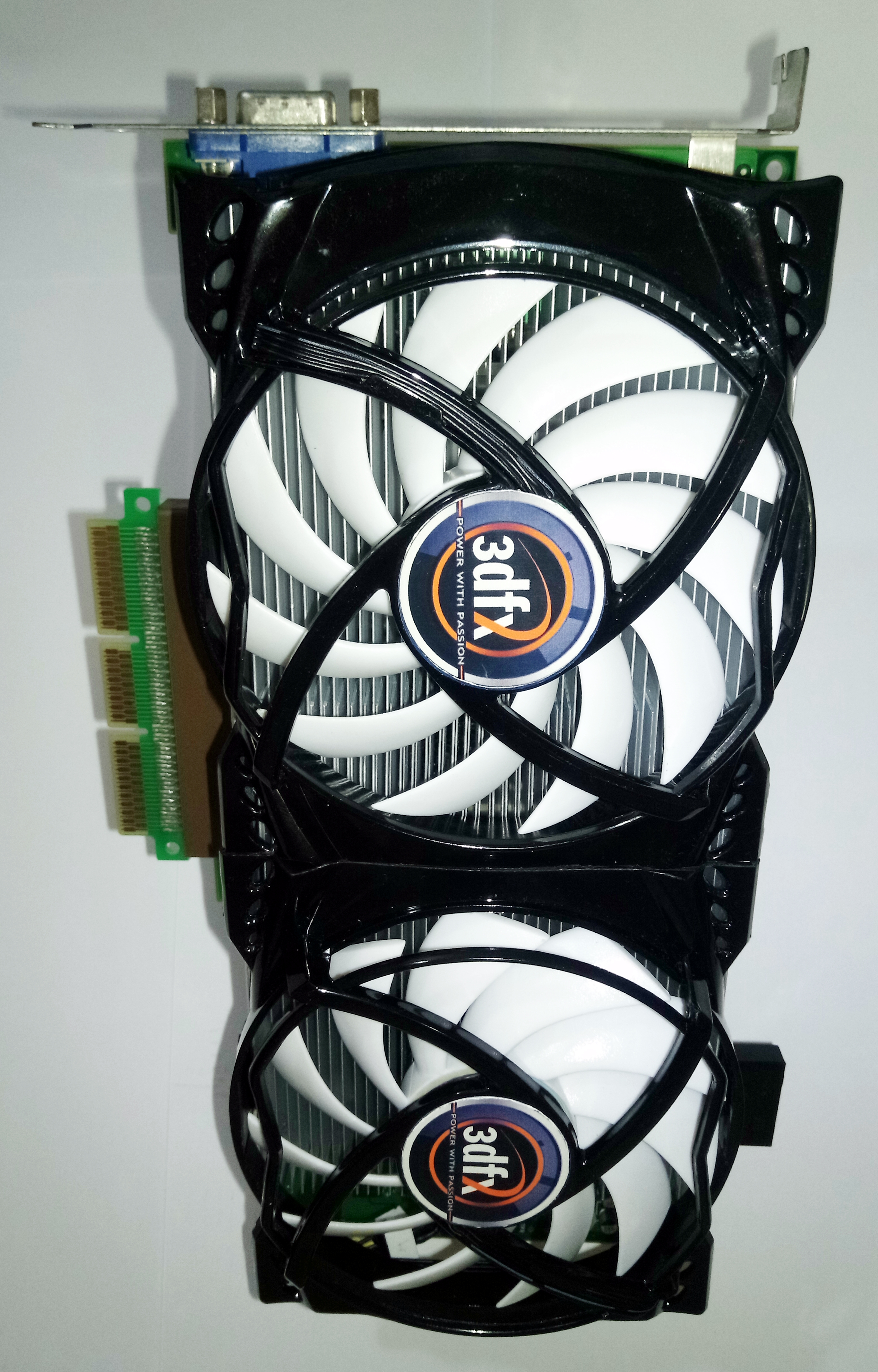

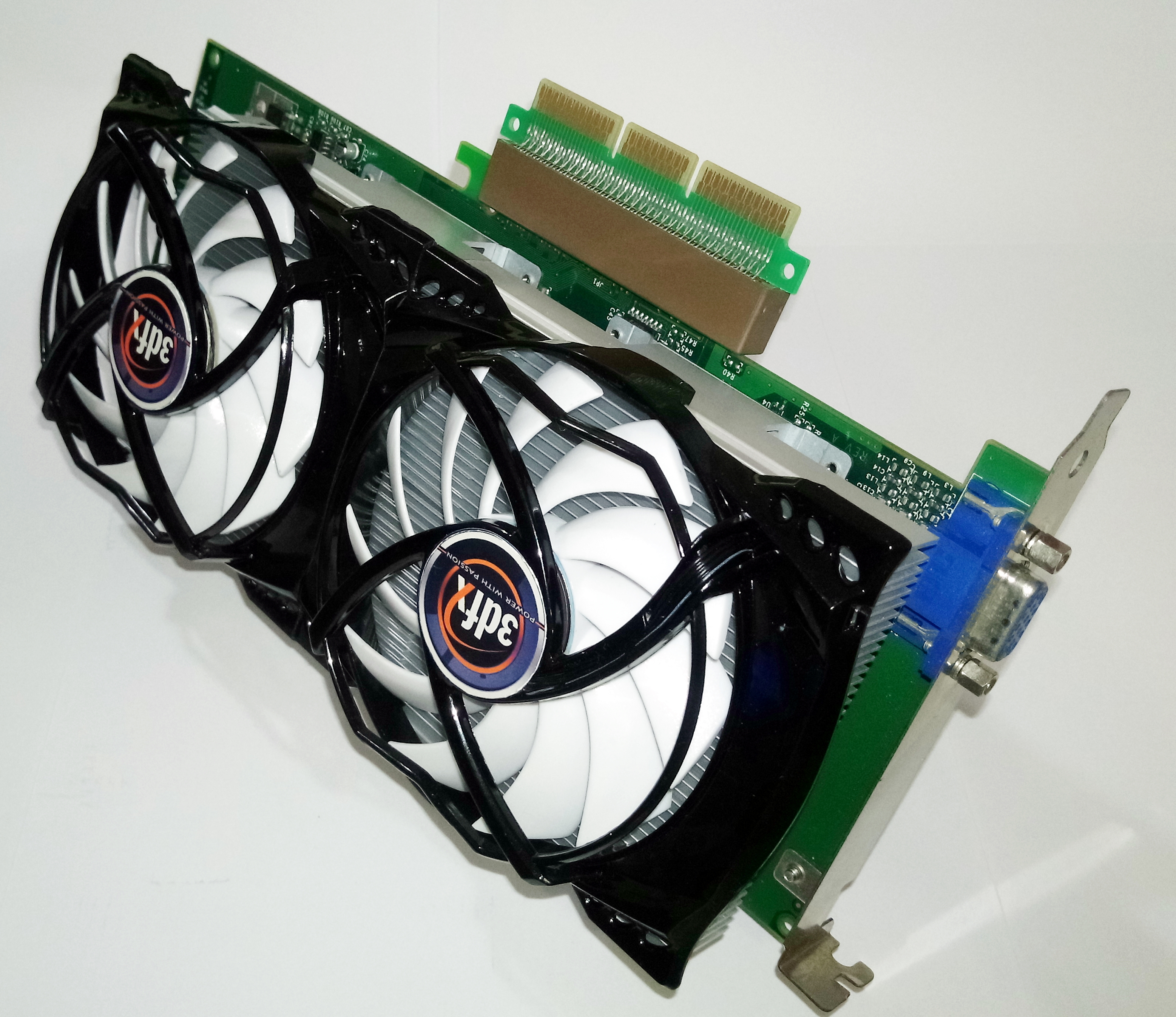

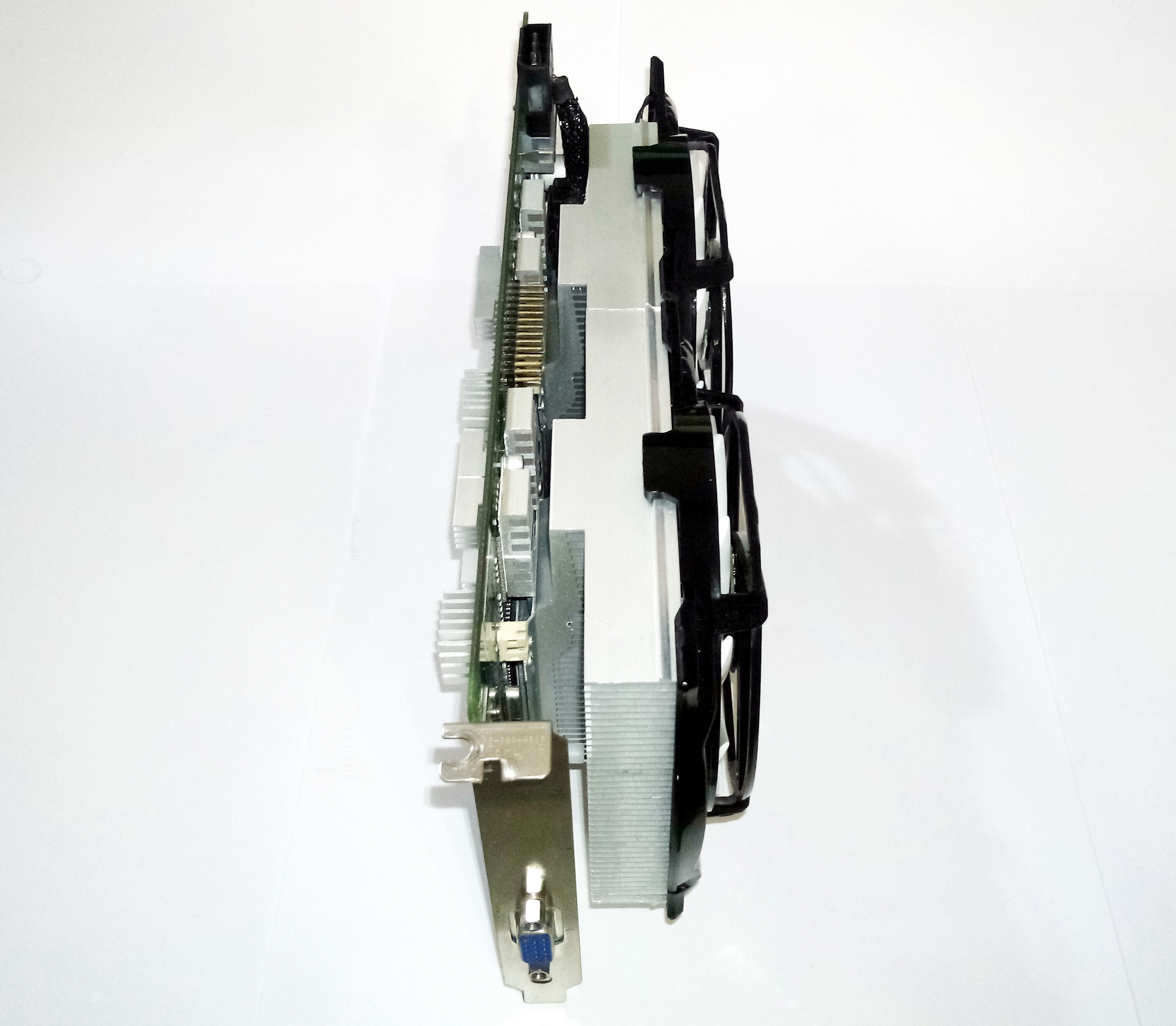

The 3Dfx Voodoo5 5500 Agp Arctic Accelero L2 Plus Version v1.0:

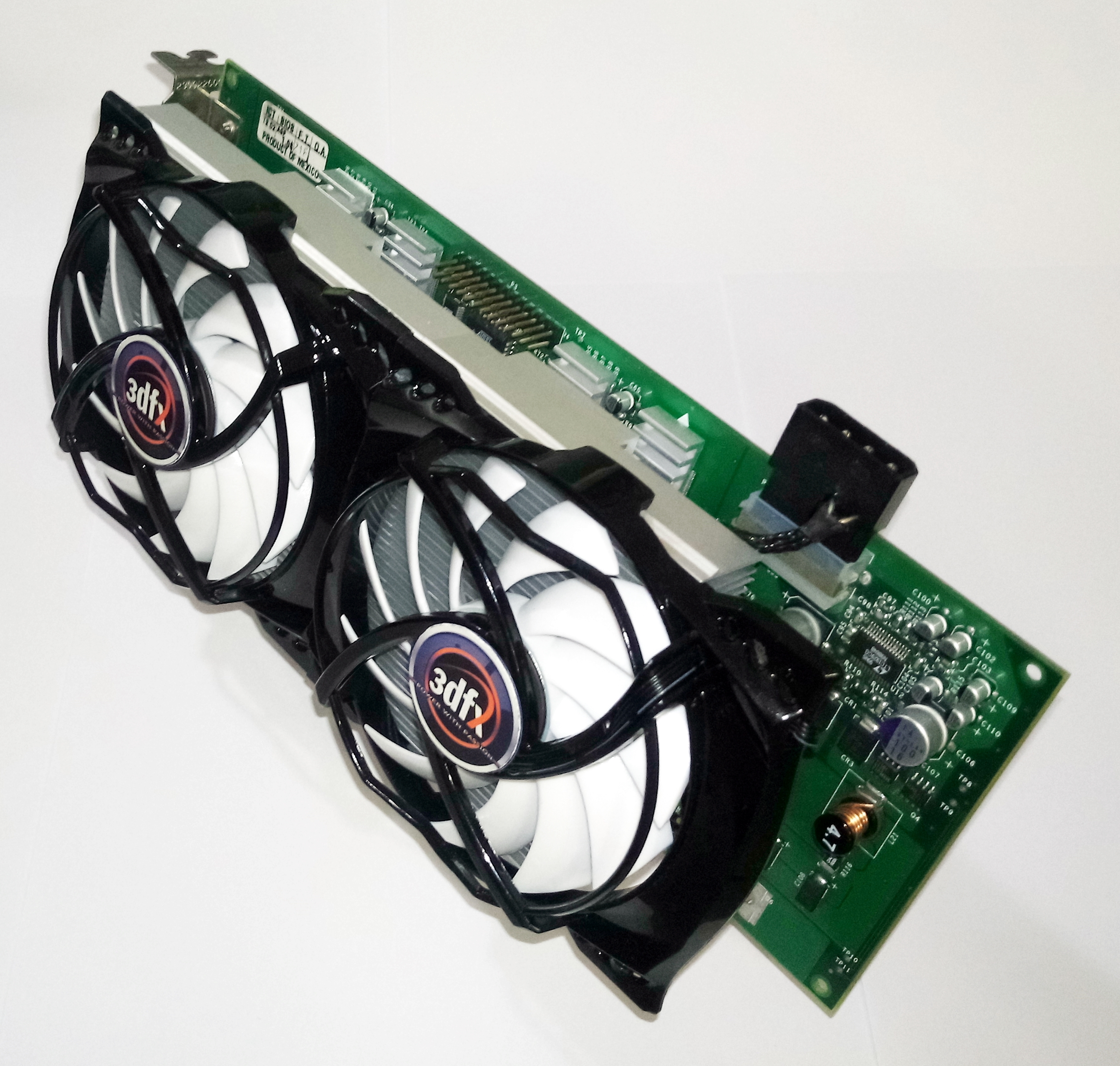

The 3Dfx Voodoo5 5500 Agp Arctic Accelero L2 Plus Version v2.0:

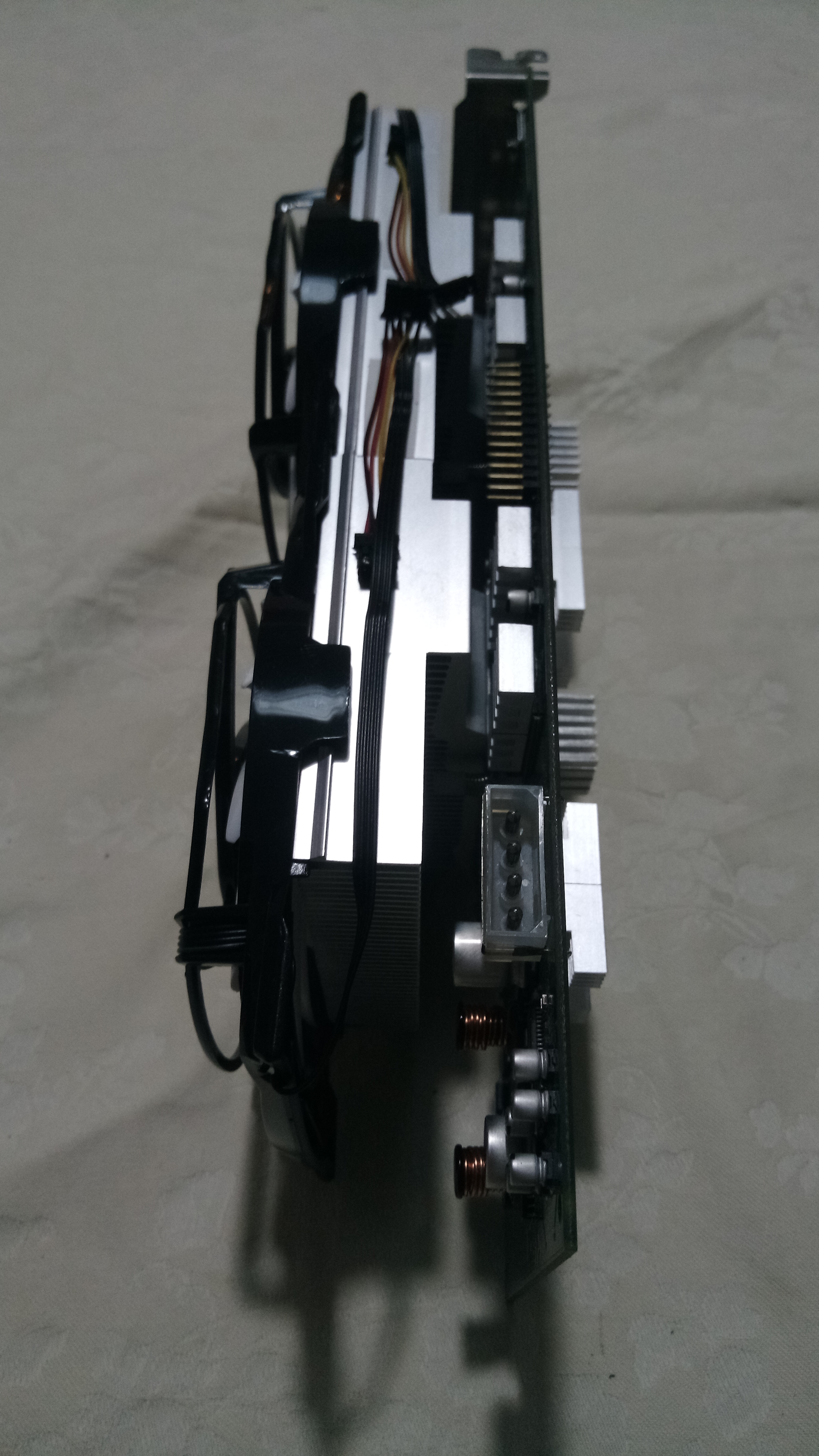

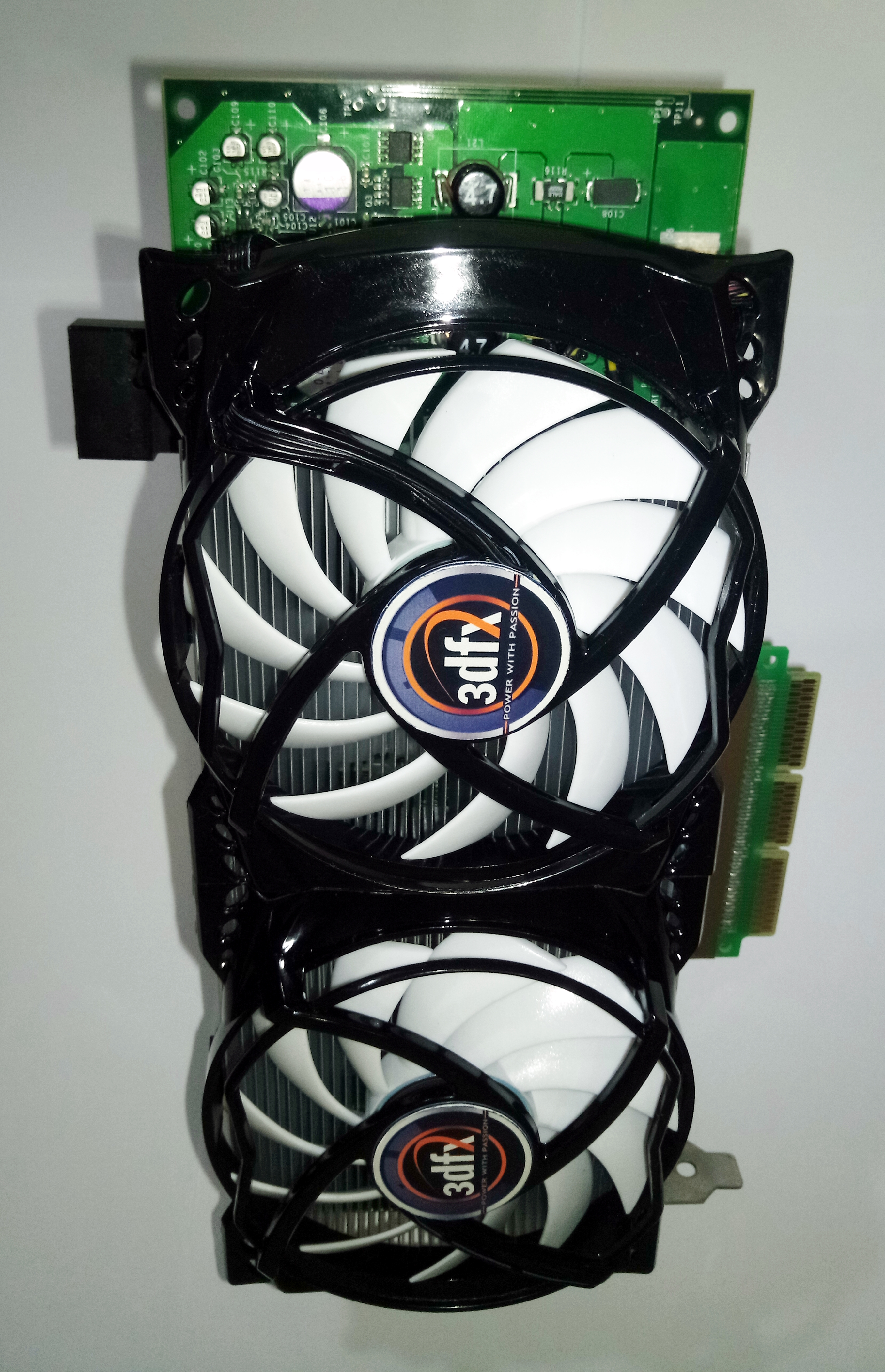

Queste sono le immagini della Versione Finale della Voodoo5 5500 dopo l'utima modifica delle staffe dei dissipatori e dell'alimentazione delle ventole.
These are the images of the Final Version of the Voodoo5 5500 after the last modification of the heat sink brackets and the fan power supply.







Il logo 3Dfx è stato disegnato e reso disponibile dall'User deflipe di

3dfxzone.it
, grazie mille Amico!:app:

The 3Dfx logo was designed and made available by the 3dfxzone.it user deflipe

, thank you very much Friend!
:app:

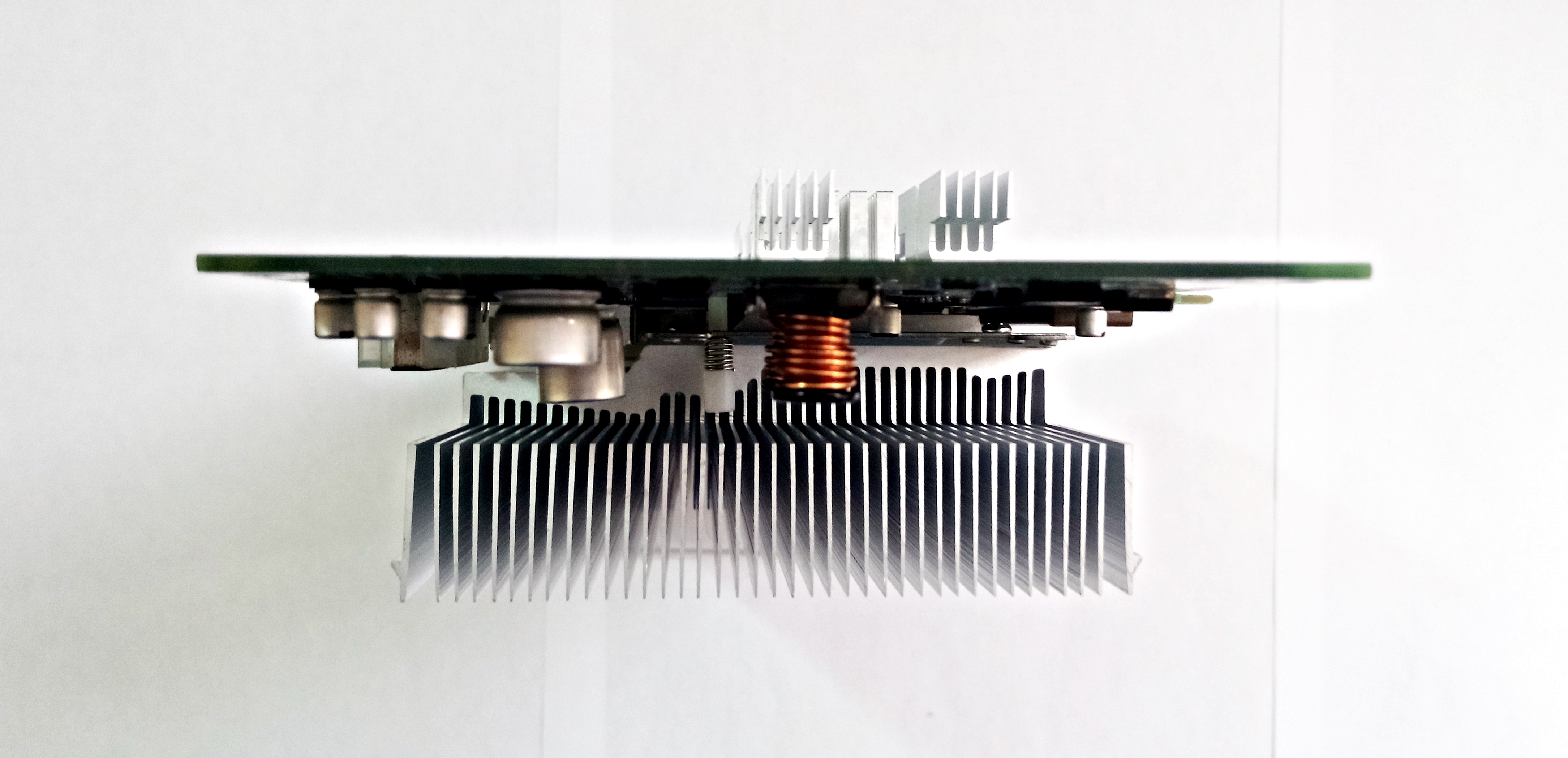

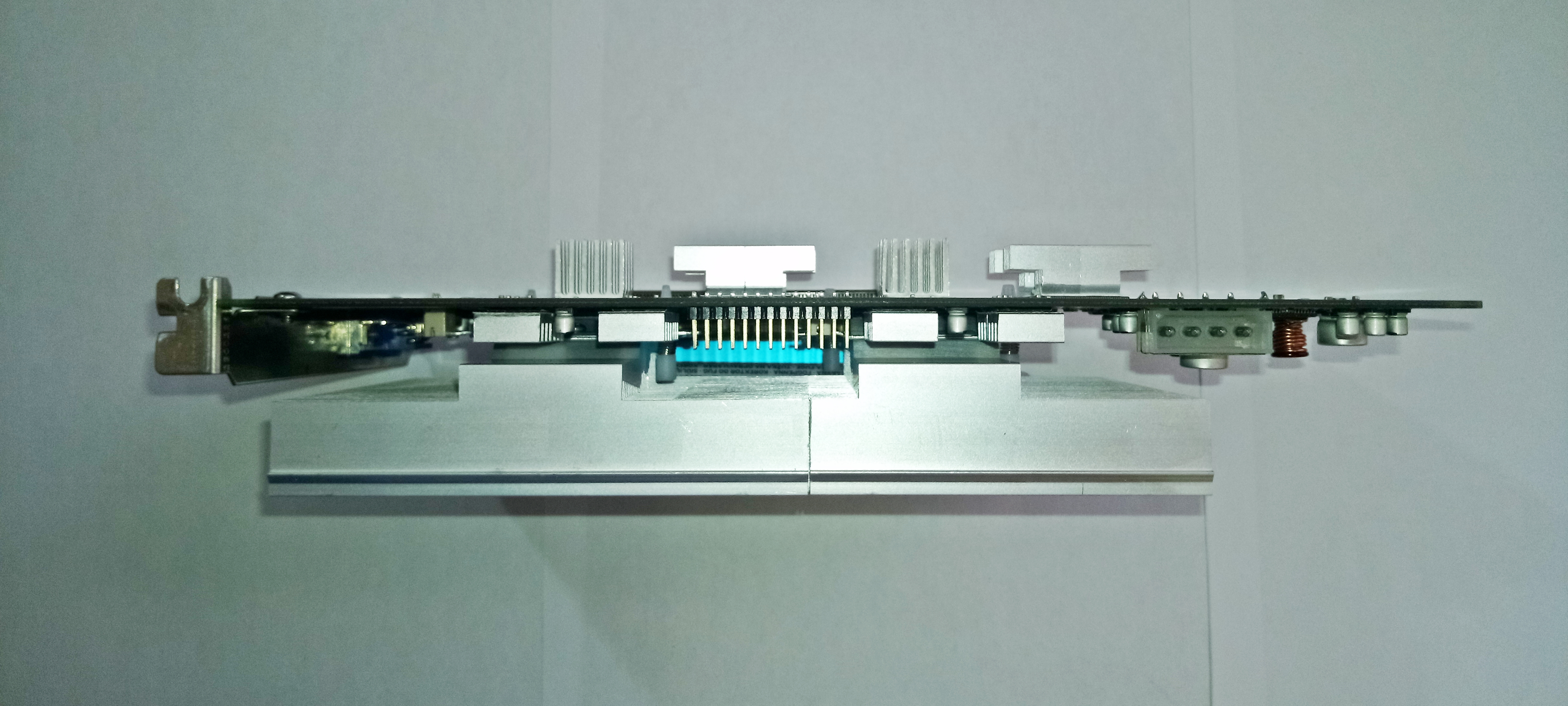

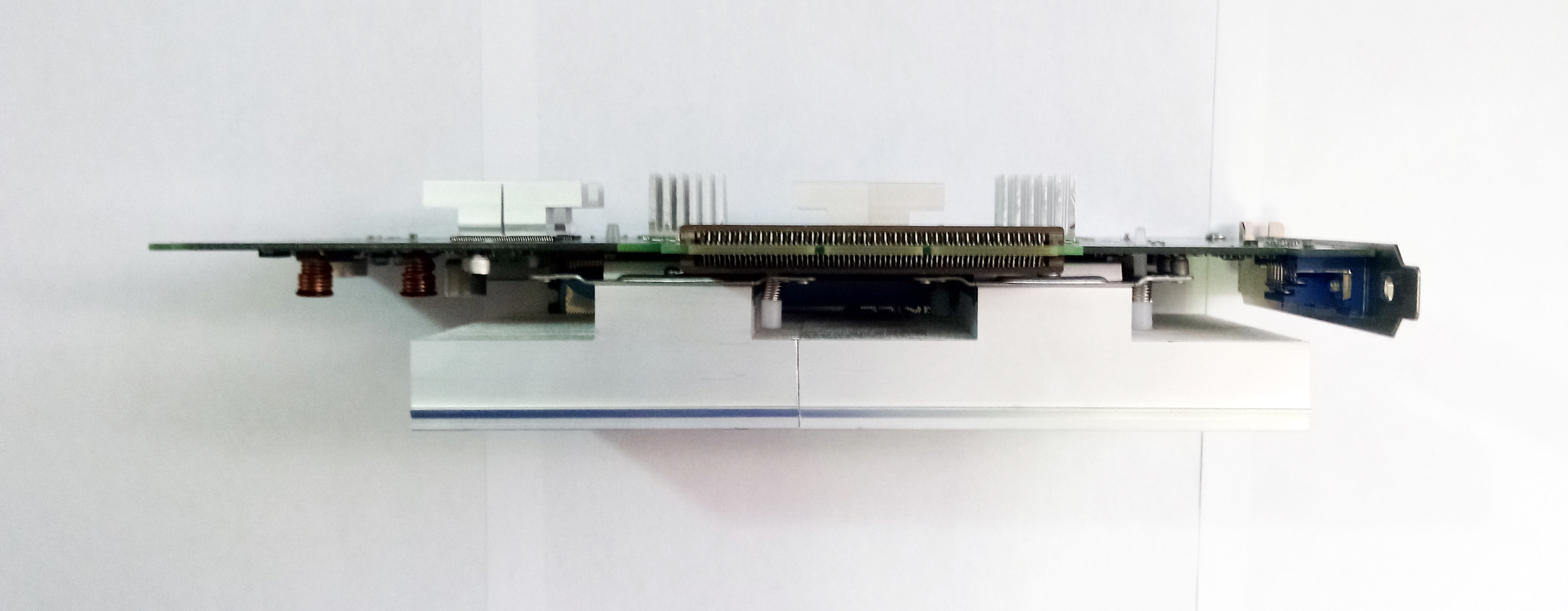

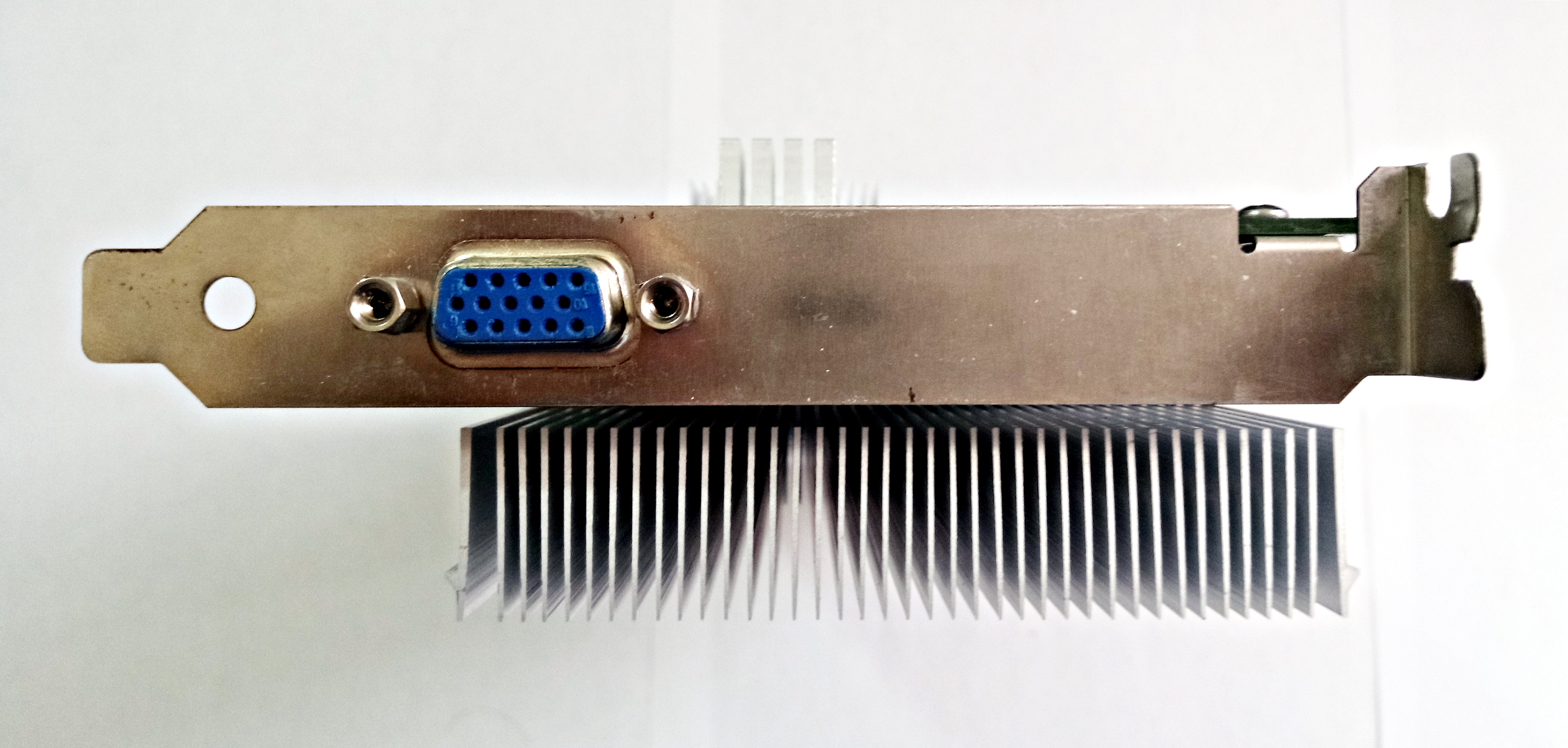

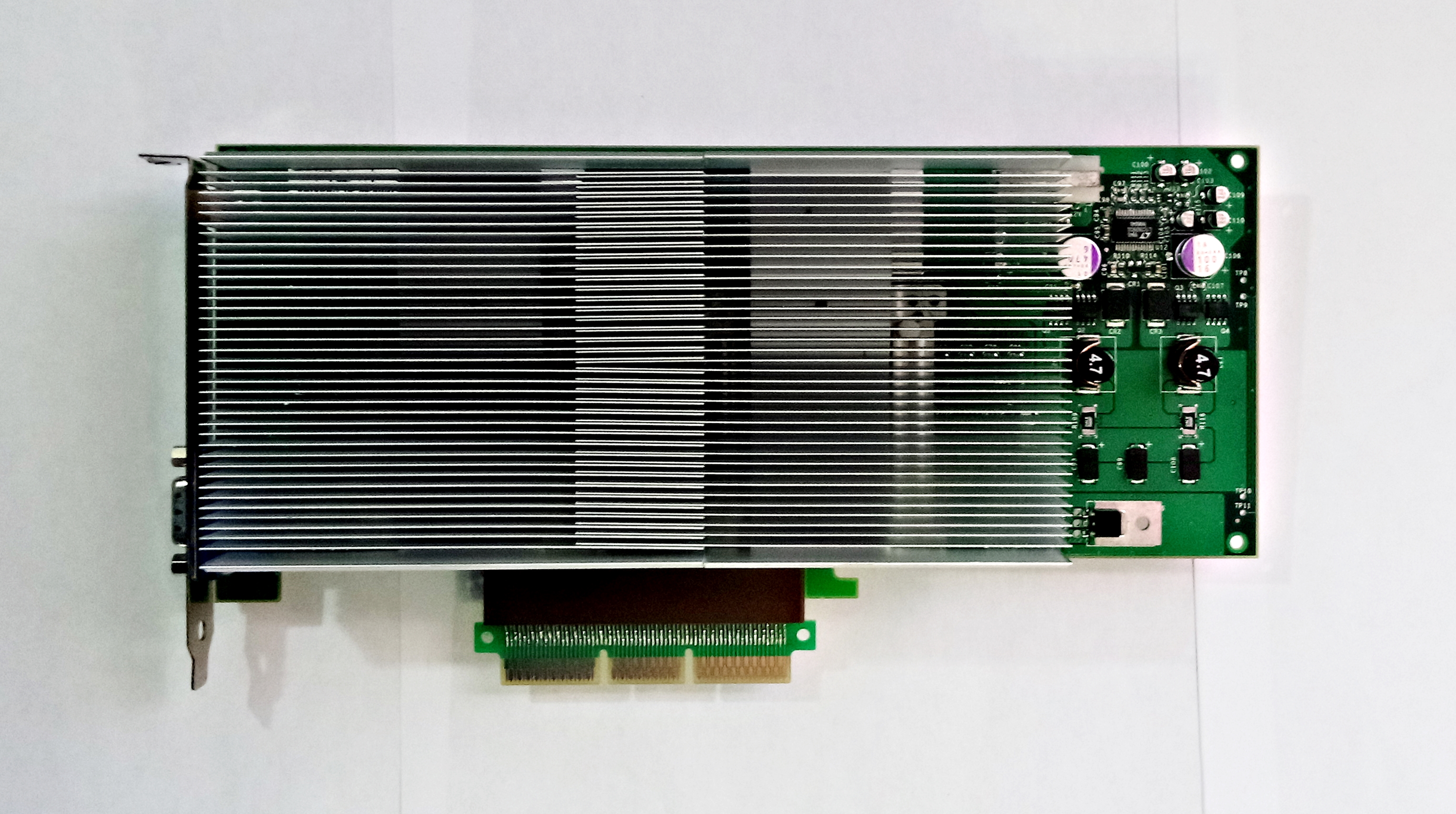

Raffreddamento Passivo:
Vista la mole dei dissipatori e le svariate richieste da parte degli utenti delle varie comunità 3Dfx, ho deciso di testare la Voodoo5 5500 in una versione del

raffreddamento totalmente Passivo:

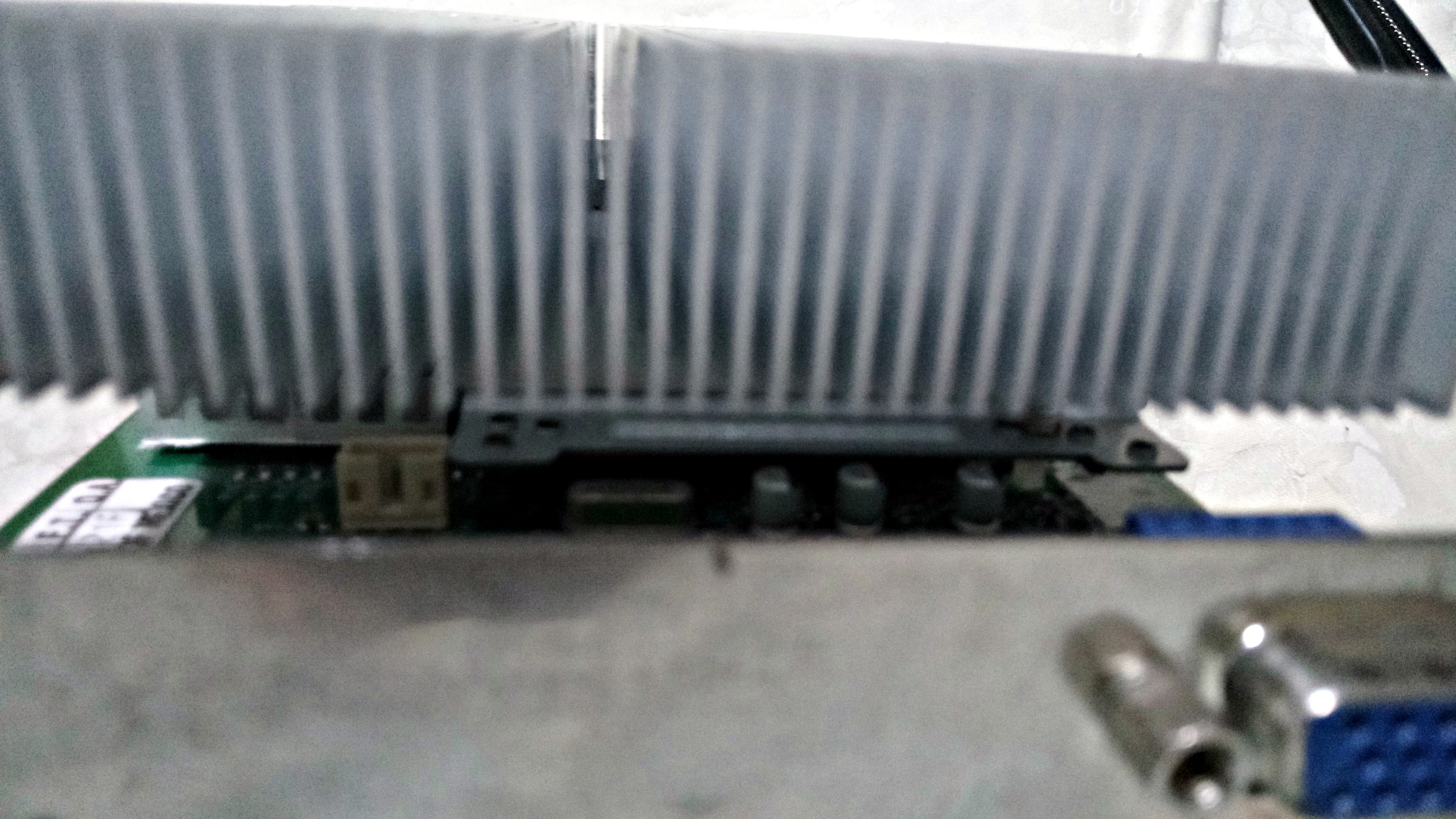

Passive Cooling:
Given the amount of heat sinks and the various requests from users of the various 3Dfx communities, I decided to test the Voodoo5 5500 in a totally Passive cooling version:





Test Temperature:
Temperature Test:
Per verificare l'effettivo miglioramento acquisito con i nuovi dissipatori Arctic, ho testato la Voodoo5 5500 con le seguenti configurazioni:
To verify the actual improvement acquired with the new Arctic heatsinks, I tested the Voodoo5 5500 with the following configurations:

  • V5 5500 Dissipatori Standard
  • V5 5500 Dissipatori Zalman ZM-NB32K
  • V5 5500 Dissipatori Arctic Accelero L2 Plus Fanless Passive Cooling
  • V5 5500 Dissipatori Arctic Accelero L2 Plus 7v. Active Cooling
  • V5 5500 Dissipatori Arctic Accelero L2 Plus 12v. Active Cooling
  • V5 5500 Standard heatsinks
  • V5 5500 Zalman ZM-NB32K heatsinks
  • V5 5500 Arctic Accelero L2 Plus Fanless Passive Cooling heatsinks
  • V5 5500 Arctic Accelero L2 Plus 7v heatsinks Active Cooling
  • V5 5500 Arctic Accelero L2 Plus 12v heatsinks Active Cooling
Ognuna di queste configurazioni è stata testata in 4 situazioni diverse:
Each of these configurations has been tested in 4 different situations:

  • PC-ON 800x600 16Bit 60Hz
  • 3DMark99 Standard Benchmark
  • 3DMark99 Demo 800x600 16Bit 60Hz
  • Unreal Time Demo 1280x1024 16Bit 60Hz 77Fps

Per verificare la stabilità del sistema, i test hanno avuto una durata di 90 minuti.
L'hardware per i test è stato installato in un case aperto, senza ventole di raffreddamento accessorie.
Le temperature sono state rilevate, con intervalli di 10 minuti, nella parte anteriore e posteriore della V5 5500.
Nella parte anteriore della V5 5500, una sonda termica a contatto è stata posizionata nel punto più caldo del dissipatore.
Per i rilievi nella parte posteriore della V5 5500, la sonda termica è stata posizionata al centro del Vsa-100 che sviluppava più calore.
Oltre la sonda termica a contatto, ho usato un rilevatore termico a infrarossi con puntatore laser.
Ho confrontato le temperature rilevate, di entrambi i sistemi di misurazione, ed ho riportato sempre la più alta tra i due rilievi termici.
Questi sono i risultati dei test:

To verify system stability, the tests lasted 90 minutes.
The test hardware was installed in an open case, with no accessory cooling fans.
Temperatures were measured, in 10-minute intervals, on the front and rear of the V5 5500.
At the front of the V5 5500, a contact thermal probe was placed in the hottest point of the heat sink.
For the measurements in the rear of the V5 5500, the thermal probe was placed in the center of the Vsa-100 which developed more heat.
In addition to the contact thermal probe, I used an infrared thermal detector with laser pointer.
I compared the temperatures detected, of both measurement systems, and I always reported the higher of the two thermal measurements.
These are the test results, connected directly to linear graphs, which will allow you to check the individual test phases with a simple mouse click:

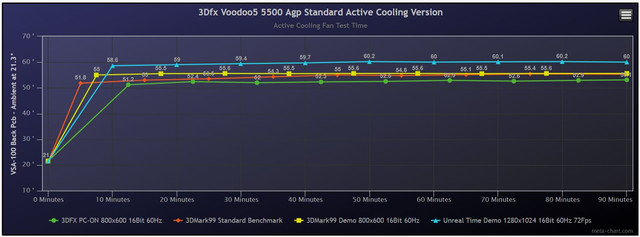

V5 5500 Dissipatori Standard - V5 5500 Standard Heatsinks

Back Pcb:


Front Pcb:

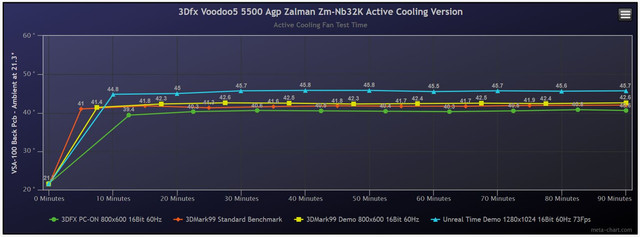

V5 5500 Dissipatori Zalman ZM-NB32K - V5 5500 Zalman ZM-NB32K heatsinks

Back Pcb:


Front Pcb:



V5 5500 Dissipatori Arctic Accelero L2 Plus Fanless Passive Cooling - V5 5500 Arctic Accelero L2 Plus Fanless Passive Cooling Heatsinks

Back Pcb:


Front Pcb:

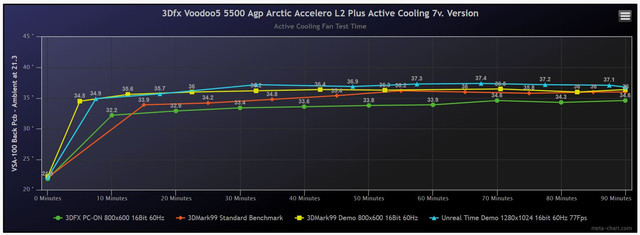

V5 5500 Dissipatori Arctic Accelero L2 Plus 7v. Active Cooling - V5 5500 Arctic Accelero L2 Plus 7v Heatsinks Active Cooling

Back Pcb:


Front Pcb:

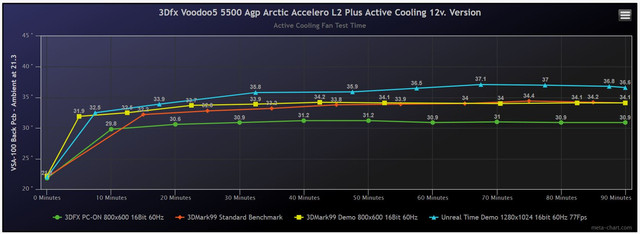

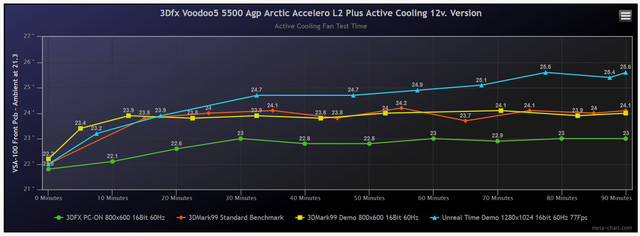

V5 5500 Dissipatori Arctic Accelero L2 Plus 12v. Active Cooling - V5 5500 Arctic Accelero L2 Plus 12v Heatsinks Active Cooling

Back Pcb:


Front Pcb:



I risultati ottenuti con il nuovo dissipatore Arctic Accelero L2 Plus sono strabilianti.
La configurazione Fanless Passive Cooling ha una dissipazione superiore alla configurazione con i dissipatori standard della V5 5500.
I dissipatori Zalman, che hanno svolto benissimo il loro lavoro per tutto questo tempo, non possono competere contro l'Accelero L2 Plus
L'Accelero L2 Plus 7v. Active Cooling tiene benissimo le alte temperature e regge, in alcuni casi, il confronto con la versione 12v. Active Cooling.
L'Accelero L2 Plus 12v. Active Cooling, vista anche la bassissima rumorosità, vince il confronto in tutti test.

The results obtained with the new Arctic Accelero L2 Plus heatsink are amazing.
The Fanless Passive Cooling configuration has a higher dissipation than the configuration with the standard heatsinks of the V5 5500.
Zalman heatsinks, which have done their job very well all this time, cannot compete against the Accelero L2 Plus
The Accelero L2 Plus 7v. Active Cooling holds high temperatures very well and, in some cases, compares well with the 12v version Active Cooling.
The Accelero L2 Plus 12v. Active Cooling, also given the very low noise, wins the comparison in all tests.


Test Overclock:
Ho testato la 3Dfx Voodoo5 5500 Agp con i nuovi dissipatori ed il guadagno di performance in overclock della Gpu VSA-100 in Sli e di 6/7 Mhz rispetto all'overclock

ottenuto con lo Zalman installato precedentemente.
E per il nostro VSA-100 6/7Mhz in più sono davvero un bel boost.
Tutto questo senza ventole accessorie che convogliano l'aria verso la V5 5500.

Overclock Test:
I tested the 3Dfx Voodoo5 5500 Agp with the new heatsinks and the overclocking performance gain of the VSA-100 GPU in Sli and 6/7 Mhz compared to the overclock

obtained with the Zalman previously installed.
And for our VSA-100 6 / 7Mhz more they are a really nice boost.
All this without accessory fans that convey the air to the V5 5500.




Test Rumorosità Ventole:
La rumorosità attuale delle ventole è di 29dBA a 2000Rpm.
Paragonato alle ventole originali è davvero un grande salto di qualità.

Fan Noise Test:
The current fan noise is 29dBA at 2000Rpm.
Compared to the original fans it is really a great leap in quality.




Benchmark Test:
Presto testerò la V5 5500 e posterò i nuovi risultati confidando in un nuovo Record...:ok:



Video & Test:

Video che raggruppa tutte le foto di questo progetto:
Video that collects all the photos of this project:





Tutorial Assemblaggio 3Dfx Voodoo5 5500 Agp e Arctic Accelero L2 Plus:
Come richiesto dagli user di varie comunità 3Dfx, in questo Video vedremo come assemblare correttamente il nuovo componente Arctic Modificato per il raffreddamento

delle Gpu VSA-100 della Voodoo5 5500 Agp.

3Dfx Voodoo5 5500 Agp and Arctic Accelero L2 Plus Assembly Tutorial:
As requested by users of various 3Dfx communities, in this Video we will see how to correctly assemble the new Modified Arctic component for cooling the VSA-100 GPU of

the Voodoo5 5500 Agp.




Grazie mille come sempre a Forumzone.it per avermi permesso di pubblicare questo Thread.:risp:

Thanks as always to Forumzone.it for allowing me to publish this Thread.:risp:

3DFX:
Gone But Never Forgotten!
[/SIZE][/B]

sanford

Non stai mai fermo un minuto, eh? :kazim:

A parte gli scherzi gran bel lavoro, anche se io avrei preferito costruire un dissy studiato ad hoc per la V5, per un'estetica ancora migliore :moveye:

Domanda: i vecchi Zalman passivi che si montavano sulle Radeon 9800 sarebbero adattabili alla Voodoo 5? Lo chiedo perché a casa ne ho uno montato su una 9500 e magari chissà, potrebbe venirmi la voglia di moddarla, anche se a me piace vederla il più originale possibile :)
Powered by 3DFX Voodoo 5 5500

ciacara

...
#2
Ciao sanford,
chi si ferma è perduto...specialmente quando c'è un virus che ti insegue...:asd:

I dissi della zalman che usavo su questa scheda, che presto impiegherò per un'altra mod, anno le staffe regolabili.

I tuoi Zalman che modello sono?

sanford

Non ne ho idea, dovrei cercare la scheda e fare qualche foto, sempre se riesco a ricordarmi in quale scatolone di vecchiume informatico è finita :asd:

Comunque prima o poi dovrò decidermi a fare un po' di inventario per vedere se può saltar fuori qualcosa di buono da farti fare :kazim:;)
Powered by 3DFX Voodoo 5 5500

ciacara

ok, appena ritrovi la scheda video o ricordi il modello del dissipatore ci diamo un'okkiata...;)

ciacara

Aggiunto al primo post la Versione del raffreddamento totalmente Passivo...;)
Added to the first post the totally Passive Cooling Version ...;)

Glide

Ciao a tutti :),

è sempre un piacere molto, molto grande per me leggere i vostri messaggi, grazie (per esserci e per esserci stati :)).

Che bravo ciacara, un lavorone degno di un lab di pre-produzione di qualche noto brand di video card... esagero? Mah.

Vedo che, come il vino buono, con il passare del tempo hai aumentato la qualità della realizzazione tecnica e anche editoriale in relazione ai contenuti che hai condiviso nel post.

A presto.

sanford

E io aggiungo: lunga vita a Glide, che valorosamente tiene ancora in piedi quest'oasi felice per noi appassionati 3DFX, a dispetto dello scarso traffico che, con il passare degli anni e il mutare degli interessi, ha inevitabilmente reso il forum meno popolato...ma come si dice, pochi, buoni e irriducibili, anche a part time, ci siamo ancora :kazim::)
Powered by 3DFX Voodoo 5 5500

Glide

Grazie sanford :)... per il traffico (a cui aggiungerei per completezza "relativo agli utenti attivi nella scrittura dei post sul forum" ;)) personalmente tendo a considerare che il cambiamento può sempre mutare il verso della sua direzione, considerando la dinamicità del mondo che ha permesso di incontrarci (e discutere da oltre 20 anni!).
