Sul sito Xbit Labs è stato pubblicato un articolo che illustra come modificare una scheda video ATi Radeon 9000PRO al fine di praticare un overclocking particolarmente "spinto" della stessa.

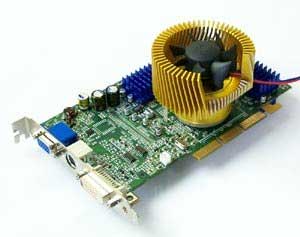

Innanzi tutto è necessaria la sostituzione del dissipatore standard con uno in grado di smaltire una maggiore quantità di calore, come quello illustrato in figura. Per poter, poi, incrementare il valore di Vcore e di Vmem, è necessario saldare sulla scheda, rispettivamente, un resistore da 5.1kOhm ed un resistore dal 4.7kOhm ed è necessario, inoltre, un terzo resistore da 6.8kOhm da saldare sulla scheda.

Le frequenze operative standard della scheda video utilizzata, una Sapphire RADEON 9000 Atlantis PRO, sono di 275Mhz per il core e 550MHz per la memoria. (275MHz DDR). Senza le modifiche la scheda è in grado di raggiungere frequenze di 295Mhz per il core e di 620Mhz per la memoria (310MHz DDR).

Con le modifiche precedentemente descritte, la scheda può raggiungere i valori massimi di 40MHz di core e 680MHz di memoria (340MHz DDR).

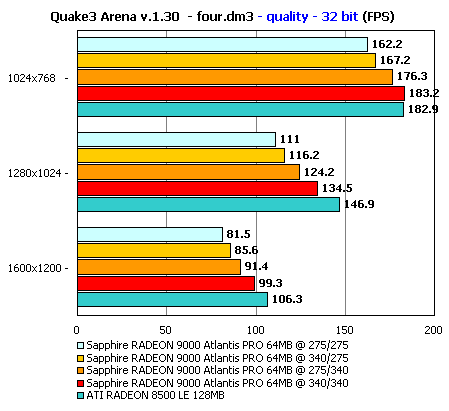

I test prestazionali, eseguiti su piattaforma AMD (AMD AthlonXP 2000+ CPU; MSI K7T266 Pro2 v2.0 (VIA KT266A) mainboard; 2x256MB PC2700 CL2.5 DDR SDRAM by Crucial; Fujitsu MPF3153AH HDD) hanno fornito i seguenti risultati con il benchmark Q3 Arena:



Il guadagno prestazionale è abbastanza consistente, dal momento che Q3 è un gioco particolarmente sensibile alla bandwidth e al fillrate.
