auto costruirsi un dissi con cella di peltier

[1221]

Ma chi te le mette in testa certe idee???(:rolleyes



Comunque secondo me servirebbe una piastra d'argento tra la peltier ed il procio per garantire il massimo scambio di calore possibile, un paio di pad termici per tenere attaccati la peltier, la piastrina e il dissipatore, un'alimentatore esterno sia per la peltier che per la ventola sul dissipatore (in modo che una volta spento il pc si possa spegnere la peltier ed in seguito anche la ventola sopra al dissi) e bisogna studiare bene la faccenda della condensa!!!

Faccenda problematica ma non impossibile da realizzare!!!



Questo messaggio è stato aggiornato da 1221 il 26/01/2004  alle ore  11:18:14

[1221]

Dopo qualche ricerca ho trovato questo... credete che questo prodotto sia adatto???


Kit Anticondensa


 DETTAGLI PRODOTTO
  Kit anticondensa, da utilizzarsi con celle di peltier oppure qualora l'acqua del circuito di raffreddamento venisse raffreddata sotto alla temperatura ambiente. E' autoadesivo, la larghezza è di 25mm, lo spessore di 5mm e la lunghezza della striscia di circa 50cm.
 Il materiale è neoprene a celle chiuse.
 Si consiglia di ritagliarne un quadratino e metterlo all'interno del socket sotto alla CPU in modo da eliminare l'aria e quindi il rischi condensa da quella zona.

[Devilman]

la miglior soluzione è usare dell'espanso, quello che usano per foderare gli spazi vuoti, lo vendono in boboletta, e ci fai un "cordolo" tra piastra argento/rame e dissipatore.
Il kit anticondensa.. nn mi da tutta sta fiducia...

[Italia 1]

tanto per dare un'idea di quanto sia scomodo lavorarci, nelle foto vedete come sia impossibile, all'atto pratico, migliorare la conduzione di calore tra cella e processore. nella foto c'è un vecchio thunderbird 1200 bruciato, ma per far capire dimensioni ed altro va bene. la piastrina di rame, se non ricordo male, copre la parte esterna del processore, dove non ci sono ponticelli, non dove va a raffreddare la peltier, cioè al centro, vicino al die. la cella prende giusto giusto i 4 spessori in spugna. che ci metto in mezzo ? rame no, se metto qualcosa di non rigido rischio con un minimo spostamento di rompere il die....

[Khana]

una bella colata totale-globale di Artic Silver, come fosse mastice per piastrele?

[Italia 1]

e cos'è potrebbe funzionare se solidifica...

[1221]

Se non sbaglio l'artic silver dovrebbe essere della pasta termoconduttiva (comune pasta da processore di ottima qualità)!!!

[Superbox]

Ma l'artic silver non era anche elettro-conduttiva?

Ricordo male io o la si usava anche per unire i contatti al fine di sbloccare i processori?

Ribadisco che potrei ricordarmi male io, ma se così non fosse, una colata di artic silver sulla cpu otterrebbe di:
- snaturare la sua funzione, che è solo quella di togliere lo strato d'aria tra cpu e dissipatore (in teoria andrebbe sempre messo "un velo", cioè lo stretto necessario): a livello termoconduttivo, e a parità di spessore, penso sia più efficace il rame;
- incasinare mica male i parametri di configurazione della cpu (tutti i contatti allacciati a tutti i contatti... chissà che macello durante il POST )!

Chiedo venia da subito nel caso mi sia sbagliato...

[Italia 1]

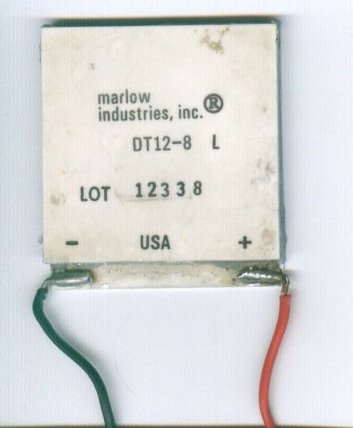

per Toxicwaltz: La cella di Peltier è un componente termoelettronico in grado di generare una differenza di temperatura tra le due facce della stessa cella. siccome è molto compatta, è molto utile per raffreddare piccoli componenti elettronici (tipo i ccd usati per i telescopi, dove è diffusissima). il funzionamento è assai semplice: alimentandola in continua, col + sul rosso e il - sul nero, il lato con la scritta (nel caso dell'esemplare in mio possesso,vedi foto sopra) si raffredda. invertendo la polarità semplicemente si raffredda l'altro lato. si può anche alimentare in PWM, di conseguenza si può gestire meglio la potenza di raffreddamento. però la cella deve essere perfettamente termoisolata per garantire un corretto funzionamento. praticamente, + si raffredda la parte calda, + si abbassa la temperature della parte fredda. se si riuscisse a tenere la temperatura del lato caldo a 0 gradi, il lato freddo dovrebbe arrivare, alla max potenza, a - 65 !!!! (in teoria, in pratica le cose sono molto + complicate)

[Italia 1]

riguardo l'artic silver: Not Electrically Conductive:
Arctic Silver 5 was formulated to conduct heat, not electricity.
(While much safer than electrically conductive silver and copper greases, Arctic Silver 5 should be kept away from electrical traces, pins, and leads. While it is not electrically conductive, the compound is very slightly capacitive and could potentially cause problems if it bridges two close-proximity electrical paths.)
non sapete l'inglese ? "Non elettricamente conduttivo: Artic Silver è fatto per condurre calore, non elettricità" poi però, tra parentesi: "Per maggior sicurezza Artic Silver deve essere tenuto lontano da tracce e pin elettrici". risultato: NON IDONEO
