Costruzione "Water Tank v.1.0"!!

[f3dfx]

Nn avendo molto da fare, co sto caldo, ho costruito l'ennesima vaschetta x integrare il circuito a liquido nel case!!
Dunque questa vaschetta è alla portata di tutti, molto facile da costruire, basta un po di manualità, e condidenza con il trapano e il silicone!!
Quello che ci serve è:
-Contenitore con tappo a vite x alimenti
-Pompa interna, nel mio caso Sicce nova 800l/h.
-2 raccordi filetto gas del 10
-4 controdadi filetto gas del 10
-1 raccordo filetto gas del 15
-1 controdado filetto gas del 15
-1 tappo filetto gas del 6
-1 guarnizione in gomma diametro interno 15
-1 o-ring del 6
-2 ranelle diametro interno 10
-4 fascette in pvc, di misura appropriata
-1 tubo silicone x sanitari trasparente
-1 spina elettrica tripolare (maschio)
-2 strisce di Neoprene
-1 pad antivibrazione (opzionale)
-3 metri di tubo cristal del 10, meno di 30cm. bastano x la pompa, il resto lo potrete usate x il circuito da e verso la Water Tank!
Come strumenti ci serviranno:
-Trapano con punte 8/10 x legno
-Cutter e Forbice
-Spatola
-Chiavi fisse del 14 e 17
-Pappagallo o pinza
-Lima tonda
-Dremel (si rileva sempre utile)
Direi basta, se volete io di qlc. componenete ho preso + di un pezzo x ricambio, ad esempio l'o-ring o il pad, averne 1 di scorta è sempre meglio!!
Tutto il materiale puo essere recuperato presso un fornito ferramenta!!
Passimo alla realizzazione vera e propria ora.
Dunque inanzitutto il contenitore deve essere per alimenti, in quanto idoneo come dimensioni al ns. scopo, e con tappo a vite è meglio, visto che ci permette la tenuta stagna una volta siliconato.
Io ho usato un contenitore contenente 650cl. pompa esclusa, derivato da un prodotto dietetico!!
Voi potete usare quello dell'orzo o simili, che avrà un costo pari a ZERO in tal modo!!
Il resto dei componenti vi costerà un max. di 10€ a seconda di quanto +/- è onesto il vs. ferramenta!!
Cominiciamo dal tappo, effettuiamo un foro con una punta del trapano da 8 all'inizio per poi andare piano piano con le punte superiori, per nn bruciare subito la plastica, e fare un foro il + possibile preciso, fino a permetterci di infilare uno dei 2 raccordi gas del 10, quelli usati x i compressori!!
Una volta fatto il foro, e che il nostro raccordo si filetta nel foro alla perferzione, infiliamo la 1° ranella nel raccordo, diamo una siliconata intorno al buco, nella parte superiore e inferiore del tappo del contenitore!!
Avvitiamo prima a mano, il raccordo sopra, e il controdado sotto, quando a mano nn ce la facciamo + continuiamo con le chiavi, nel mio caso una 14 sul raccordo e una 17 ne controdado!!
Volendo x rendere il tutto + sicuro si puo siliconare di nuovo quando il raccordo è ben stretto sul tappo, nn esagerate a stringere, in quanto è di plastica il tappo e si potrebbe rompere!!
Per il rientro in tanica, e il raccordo da 15 per il filo elettrico della pompa, la procedura, è la stessa!!
Ovviamente il raccordo del filo della pompa, andra siliconato bene pure dentro, dove passa il filo, x evitare infiltrazioni di h20!!
Sotto la pompa volendo si puo mettere un pad antivibrazione, o usare le 4 ventos in dotazione, io ho preferito il pad!!
Prendete la misura, dal raccordo centrale, alla pompa adagiata sul fondo, e tagliate x cm. di tubo necessari per raccordare la pompa con in controdado interno al tappo!!
Fascettate bene il tubo sia all'attacco sull'uscita della pompa, sia sul controdado.
Nel rientro attaccheremo all'interno 5cm. circa di tubo tagliato a fetta di salame.
In modo che stia +/- sopra l'uscita della pompa in linea d'aria, e nn disturbi l'aspirazione della stessa!!
Una volta assemblato il tutto, si silicona bene il tutto, sia attorno ai raccordi, che sopra nel caso del raccordo del filo, e sulla filettatura interna del tappo, e su quella della vaschetta stessa!!!
Il filo della pompa va tagliato in prossimità della spina per farlo passare dal suo raccordo, poi spelleremo il filo, e ci metteremo una spina nuova tripolare maschio.
Se tutto è meccanicamente saldo, possiamo procedere alla chiusura della vaschetta!!
Considerate che chiudendo la vashetta prima di sigillarla, la pompa debba stare a 2mm. dal fondo, in modo che poi mettendogli del silicone sotto, nn sfreghi sotto il fondo attorcigliando il tubo, e nn aderendo perfettamente al fondo, deve lavorare in modo perfettamente perpendicolare al fondo!!
Prima di chiudere mettete un po di silicone sotto la pompa!!
Per rifinire le siliconature, potete farla con un dito bagnato, per nn fare aderire troppo il silicone alla pelle!!
A questo punto la vs. Water Tank rev.1.1 beta è finita!!!
Possiamo ora procedere a montare la spina sul filo della pompa.
Dopo che tutto è chiuso e siliconato vi consiglio di lasciare riposare il silicone una notte, per farlo asciugare bene!
Passiamo alla prova vera e propria di tenura ora, sul lavandino!!
Se tutto è ok, come nel mio caso , nn dovrebbe fuoriuscire neanche una goccia di acqua!!
Per il riempimento sfrutteremo il tappo appositamente creato con relativo o-ring di tenuta, e riempiremo la vaschetta con 90% di H20 distillata e 10% di Alcool denaturato, quello rosa per intenderci, in modo da evitare alghe e residui organici all'interno, visto che poi nn l'apriremo + sta vaschetta, e l'unica operazione di manutenzione sarà la sostituzione del liquido, meglio tenerla al sicuro la pompa, con miscele h20 alcool apropriate!!
Potete pure mettere dell'antialghe o adittivi vari se ce li avete insime all'h20, ma x esperienza personale la miscela h20 distillata e alcool è la migliore, e pure + economica!!
Una volta testata l'efficienza della ns. vaschetta potremo procedere all'attaccare 2 o 3 strisce di neoprene sotto la stessa, per contenere ulteriormente le vibrazioni!!
Seguiranno ora immagini del prodotto finito, e dei pezzi che lo compongono!!!
Ciaooooo

[f3dfx]

Le immagini ve le resizzo sotto, + piccole che per i 56k sono un problema!!
Ciaoooo

Scritto Da - f3dfx on 10 Giugno 2003  23:06:29

[Devilman]

complimenri splendido lavoro!

ma nn sarebbe il caso di prevedere un radiatore??

io avevo un sistema del genere per rafreddare un duron800, e già con quello in un paio d'ore la temperatura dell'acqua raggiungeva i 40 gradi.

[Superbox]

ma nn sarebbe il caso di prevedere un radiatore??

Io invece suggerirei una fotocamera nuova (anche di tipo economico)...

[f3dfx]

La fotocamera superbox è buona è una Fuij, sono io che nn sono un gran fotografo, mi trema la mano e quello è l'effetto!!
D'altronde nn avevo voglia di montare il cavalletto!!
Il rad c'è nell'immagine ho montato il wb cosi con 1/2m. di tubo giusto x provarla nel lavandino e basta, nn è il circuito definitivo!!!
Difatti nell'ultima fote c'è il rad che uso per le prove esterne. Per l'integrazione interna, poi uso un rad + idoneo, + stretto!!!
Morale della favola con 10€ max. si ha un integrazione ad hoc, mentre a comprarla gia fatta ce ne vorrebbero su x giu 50€!!!
La soddisfazione cmq rimane la stessa, la sicurezza è =, e volete mettere poter dire, questo lo fatto io!!
Ciaoooo



Scritto Da - f3dfx on 10 Giugno 2003  23:26:14

[Devilman]

complimenti f3dfx!

il tuo spirito è quello che condivido pienamente!

il vero "modder" plasma con le sue mani il suo pc, e trasforma degli oggetti di poco conto in straordinarie soluzioni tecniche!!

l'importante è poi come dici tu avere la gratificazione di aver fatto qualcosa con le proprie mani, e da quel che vedo con ottimi risultati!

ancora complimenti e continua così!!!

[tetsuya]

Mi associo ai complimenti, gran lavoro, e grazie di averlo postato qui

[f3dfx]

Vi ringrazio ragazzi!!
mi fate arrossire pero se dite cosi!!
Ci ho messo 2gg. a farlo di cui 1 è servito solo x fare acsiugare il silicone!!
NN vi dico la felicità quando l'ho provata sul lavandino, con su il wb in foto, quello di Tokamak, per provare la tenuta stagna!!
Quasi mi tremavano le mani dalla felicità di nn vedere uscire 1 sola goccia d'acqua!!
E stato un lavoraccio, ho siliconato abbondantemente, ma ne è valsa la pena, con 10€ ho avuto un prodotto che nn ha nulla da invidiare a quelli commerciali!!
Mi dispiace solo che nn ho potuto fotografare l'interno, anche se dalle mie spiegazioni penso che avete capito cio che è stato fatto dentro!!
Purtroppo mi sono deciso a fotografare il tutto a torta finita!!
Ciaooo e grazie ancora!!

[f3dfx]

Eccovi le immagini resizzate!!

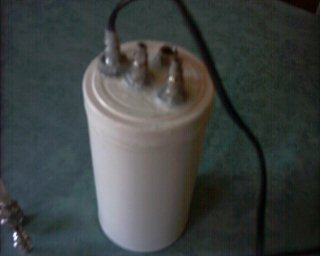

Vista d'insieme Water Tank v.1.0 e componenti

I raccordi montati e siliconati:

La coibentazione sotto il tanicozzo:

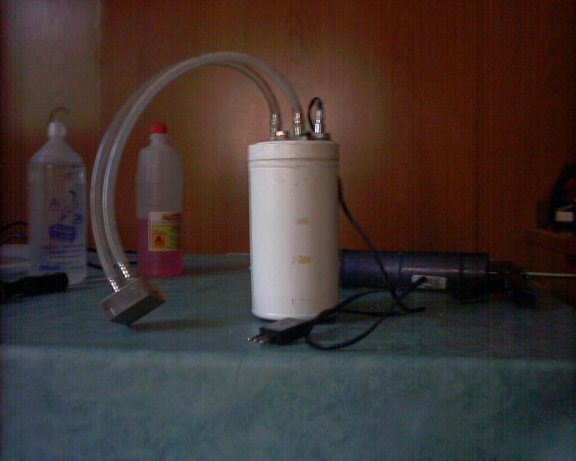

Vista d'insieme raccordi e filo:

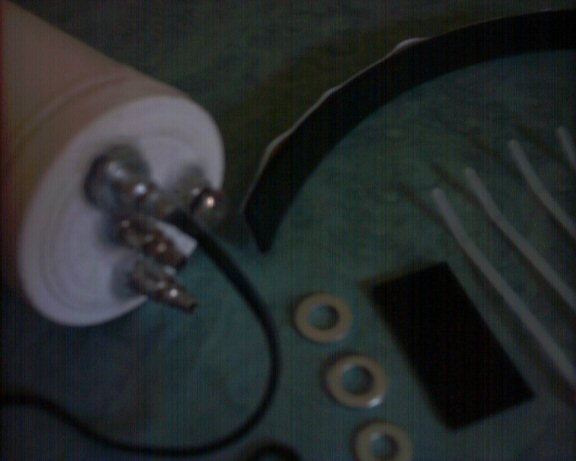

Ranelle neoprene e Pad Antivibrazione:

Il tappo con relativo o-ring:

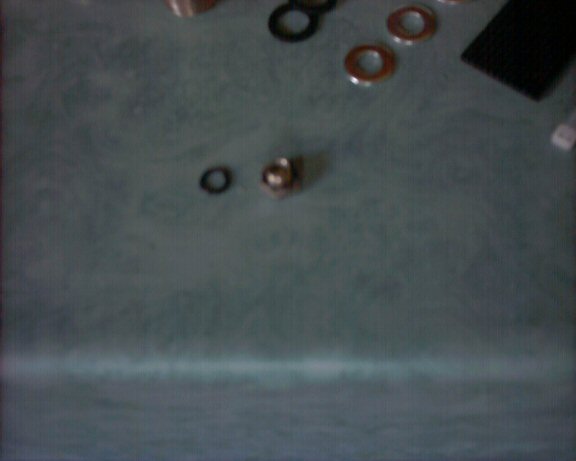

Tappo + ranelle:

Tutto l'occorrente, silicone ecc..:

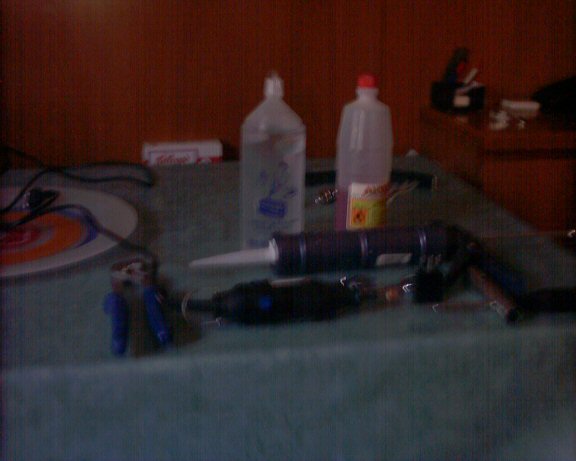

Ancora un po d'atrezzi con Alcool e H20 distillata:

Il riempimento, agevolato dal tubetto del contenitore da litro della H20 distillata:

Si collega il wb, per testare la tenuta stagna della Water Tank v.1.0 finita:

Da un altra angolazione il test di tenuta:

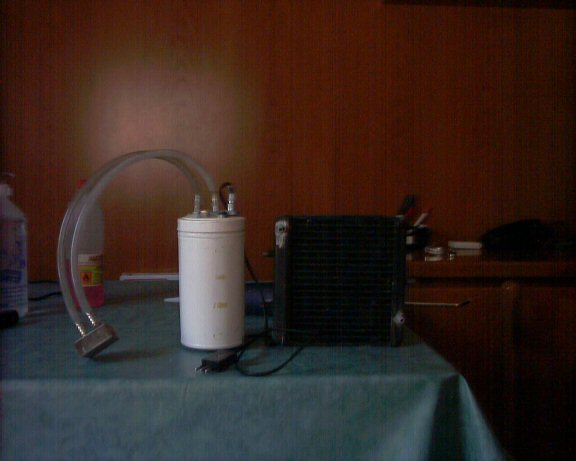

Ed una bella visione d'insieme con il water killer ultra modded:

Direi che è tutto!!!
Ne è stato fatto mica male di lavoro, ma i risultati x fortuna nn sono tardati a venire!!
Ciaoooo

[Devilman]

ora però vogliamo sapere i risultati operativi, nn penserai di aver finito!

dicci la tua configurazione! e i risulatiti
